Klimaanlage Multisplit Gerät: So funktioniert die Anlage

Im Dachgeschoss steht die Luft, im Homeoffice wird es ebenfalls warm, und im Wohnzimmer möchte niemand den ganzen Tag kühlen. Gleichzeitig soll im Winter morgens das Bad schnell behaglich werden, während das Wohnzimmer erst am Abend Wärme braucht. Genau für solche Häuser stellt sich die Frage, ob ein Klimaanlage-Multisplit-Gerät die passende Lösung ist.

Ein Multisplit-System verbindet mehrere Innengeräte mit einer gemeinsamen Außeneinheit. Jeder angeschlossene Raum lässt sich separat regeln, ohne dass an der Fassade für jedes Zimmer ein eigener Kompressor hängt. Ob sich diese Technik lohnt, hängt deshalb weniger von der reinen Wohnfläche ab als von der Zahl der Räume, ihren Nutzungszeiten, den Leitungswegen und der benötigten Leistung.

Inhaltsverzeichnis

• Was Multisplit anders macht

• Die Außeneinheit als Herzstück
• Leitungen, Innengeräte und Kondensat
• Der Unterschied zur Monosplit-Anlage

• Was der Fachbetrieb berechnen muss
• Typische Anschlussvarianten

• Warum Teillast wichtig ist
• Kältemittel und Energielabel

• Typische Wohnsituationen
• Die Außeneinheit entscheidet mit

• Laufende Kosten nachvollziehen
• Was bei der Förderung zählt

• Die fünf Prüfstellen
• Typische Planungsfehler

Wenn ein Raum allein nicht reicht

Nehmen wir ein Einfamilienhaus mit einem Schlafzimmer unter dem Dach, einem Arbeitszimmer im Erdgeschoss und einem Wohnbereich auf der Gartenseite. Im Sommer wird das Schlafzimmer nachts zu warm, während im Homeoffice tagsüber gearbeitet wird. Das Wohnzimmer braucht vielleicht erst am späten Nachmittag Kühlung. Eine einzelne Monosplit-Anlage kann jeweils nur einen Raum versorgen. Für mehrere Bedarfszonen müssten deshalb mehrere getrennte Anlagen montiert werden.

Das führt zu mehreren Außengeräten, zusätzlichen Leitungswegen und mehr Platzbedarf an der Fassade. Außerdem laufen die Geräte nicht unbedingt gemeinsam, weil die Räume zu unterschiedlichen Zeiten genutzt werden. Für den Bauherrn ist das technisch machbar, aber häufig keine saubere Gesamtlösung.

Was Multisplit anders macht

Beim Multisplit-System sitzt die zentrale Kältetechnik in einer Außeneinheit. Von dort führen separate Leitungen zu den Innengeräten in Schlafzimmer, Büro und Wohnzimmer. Jedes Innengerät kann die Raumtemperatur, den Luftstrom und den Betriebsmodus unabhängig anpassen.

Das bringt im Alltag einen klaren Vorteil. Das Schlafzimmer kann nachts kühlen, während das Büro am Morgen bereits angenehm temperiert ist. Das Wohnzimmer bleibt ausgeschaltet, bis es tatsächlich genutzt wird. Bei Geräten mit Heizfunktion lässt sich derselbe Grundgedanke auch auf die Übergangszeit übertragen.

Praxisregel: Sobald mehrere Räume regelmäßig, aber nicht immer gleichzeitig klimatisiert werden sollen, gehört Multisplit auf die Auswahlliste.

Die Technik spart nicht automatisch in jedem Gebäude Geld. Für einen einzelnen Raum bleibt eine Monosplit-Anlage meist die einfachere Lösung. Bei zwei oder mehr getrennten Nutzungszonen kann eine gemeinsame Außeneinheit jedoch die Fassadenplanung, die Bedienung und die Raumregelung deutlich übersichtlicher machen.

Entscheidend ist die Auslegung. Ein Multisplit-System muss nicht nur die Summe der Räume irgendwie versorgen, sondern die unterschiedlichen Lasten und Betriebszeiten sinnvoll verteilen. Genau dort trennt sich eine fachgerecht geplante Anlage von einer Lösung, die nur nach der Zahl der Innengeräte zusammengestellt wurde.

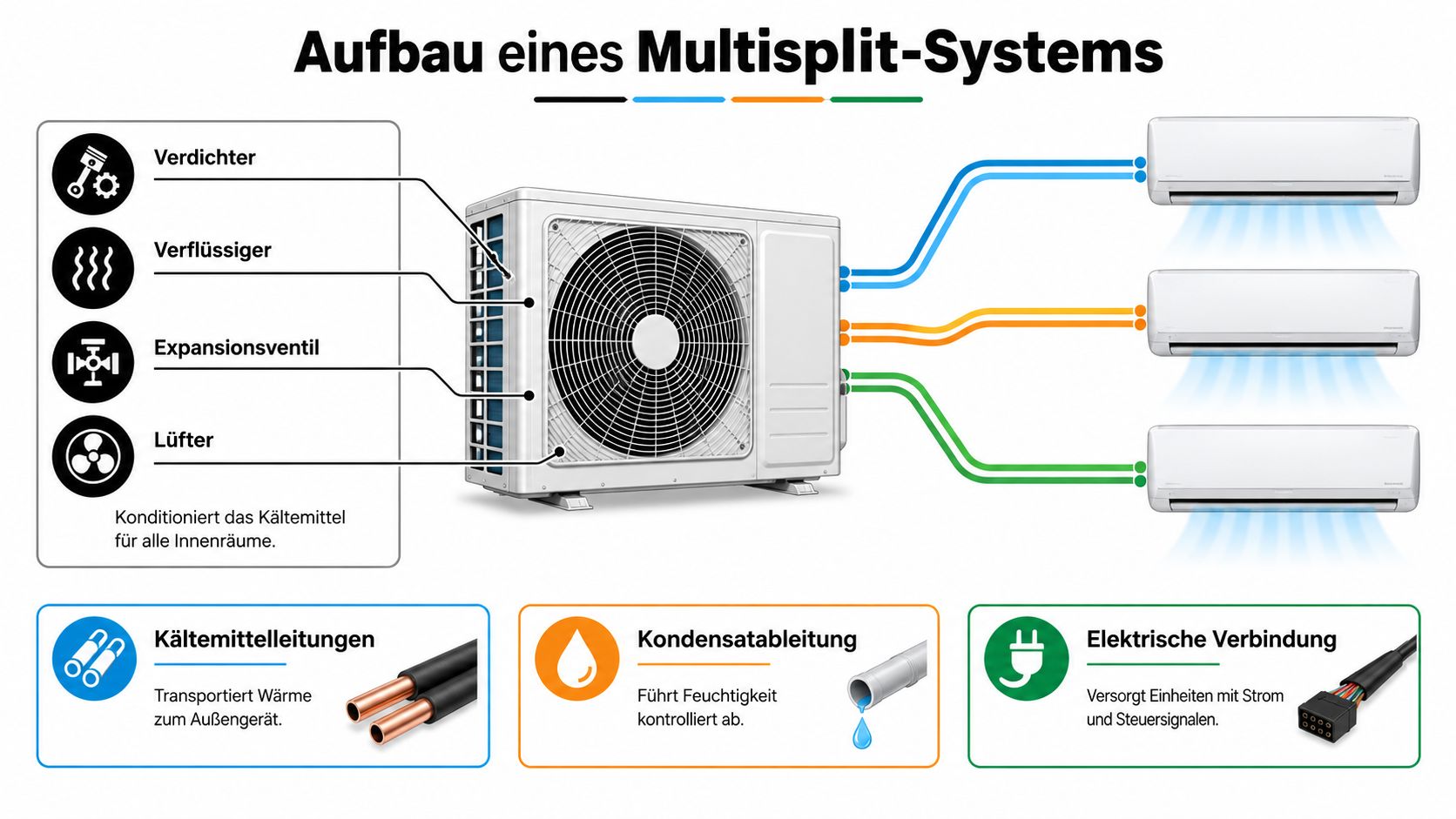

Aufbau eines Multisplit-Systems

Ein Multisplit-System lässt sich als zentralen Verteilerknoten verstehen. Die Außeneinheit übernimmt die eigentliche Kältemaschinenarbeit, die Innengeräte geben die behandelte Luft an die Räume ab, und Leitungen sowie Steuerung verbinden alle Komponenten.

Die Außeneinheit als Herzstück

In der Außeneinheit arbeiten mehrere Bauteile zusammen:

• Verdichter: Er setzt das Kältemittel unter Druck und bringt es im Kreislauf in Bewegung.
• Verflüssiger: Er gibt Wärme an die Außenluft ab, wenn das Gebäude gekühlt wird.
• Expansionsventil: Es reduziert den Druck des Kältemittels und bereitet es auf die Aufnahme von Raumwärme vor.
• Lüfter: Er führt Außenluft durch den Wärmetauscher und unterstützt den Wärmeübergang.

Der Verdichter ist dabei nicht einfach nur ein Ein-Aus-Motor. Moderne Geräte nutzen Invertertechnik und passen ihre Leistung an den aktuellen Bedarf an. Wenn nur ein Raum eine kleine Kühlleistung abruft, muss die Außeneinheit nicht dauerhaft mit voller Leistung arbeiten. Werden mehrere Räume gleichzeitig genutzt, erhöht sie die Leistung entsprechend der Regelung.

Leitungen, Innengeräte und Kondensat

Von der Außeneinheit führen isolierte Kältemittelleitungen zu jedem Innengerät. Sie bilden die Hochdruck- und Niederdruckseite des Kreislaufs. Hinzu kommen elektrische Leitungen für Stromversorgung und Kommunikation sowie eine Kondensatableitung, denn beim Kühlen entsteht am Wärmetauscher Feuchtigkeit.

Im Raum sitzt je nach Einbausituation ein Wandgerät, Deckengerät, Bodengerät oder Truhengerät. Jedes Innengerät besitzt einen eigenen Wärmetauscher, einen Luftfilter und ein Gebläse. Das Gerät saugt Raumluft an, führt sie über den Wärmetauscher und bläst sie wieder temperiert aus.

Der Unterschied zur Monosplit-Anlage

Bei Monosplit ist ein Außengerät fest einem Innengerät zugeordnet. Beim Multisplit versorgt ein gemeinsamer Verdichter mehrere Verdampfer. Dadurch braucht die Anlage eine abgestimmte Regelung, die Leistung, Kältemittelstrom und Betriebszustände koordiniert.

Eine Fernbedienung, eine zentrale Steuerung oder eine App übernimmt die Bedienung. Für jeden Raum lassen sich Solltemperatur, Lüfterstufe und Modus festlegen. Die Technik bleibt im Hintergrund, wenn die Leitungswege sauber geplant und die Innengeräte passend positioniert werden.

Anschlussmöglichkeiten und Kombinationen

Hersteller bieten Multisplit-Außeneinheiten typischerweise für zwei bis fünf Innengeräte an. Die konkrete Zahl hängt vom System ab. Bei größeren Anlagen können Verteilerbausätze und weitere Leitungsaufteilungen hinzukommen, aber auch dann bleibt die zulässige Gerätekombination verbindlich.

Ein Wohnzimmer mit Wandgerät, ein Schlafzimmer mit weiterem Wandgerät und ein Arbeitszimmer mit Truhengerät sind eine typische Wohnhauslösung. In einem Büro kann die Kombination aus Wandgeräten und Deckenkassetten sinnvoller sein, weil die Luft gleichmäßiger in größere oder stärker belegte Räume eingebracht wird.

Was der Fachbetrieb berechnen muss

Die Außeneinheit muss zur Summe der angeschlossenen Innengeräte passen. Dabei geht es nicht nur um die Nennleistung. Der Fachbetrieb prüft auch den zulässigen Kältemittelstrom, die Leitungslängen, die Höhenunterschiede und die elektrische Absicherung.

Lange Leitungen erhöhen den Druckverlust und können die Anlagenleistung beeinflussen. Außerdem verändert sich die im System erforderliche Kältemittelmenge. Hersteller nennen deshalb Mindest- und Maximallängen sowie zulässige Kombinationen in den technischen Unterlagen. Werden diese Vorgaben überschritten, drohen Leistungsverluste und im ungünstigen Fall Schäden am Verdichter.

Typische Anschlussvarianten

Die Tabelle zeigt bewusst keine pauschale Leitungslänge. Diese Zahl gehört ins Datenblatt des konkreten Außengeräts und darf nicht aus einer allgemeinen Faustformel abgeleitet werden. Auch die elektrische Zuleitung und der Montageort der Außeneinheit müssen früh feststehen.

Eine gute Planung beginnt deshalb mit einem Grundriss. Darin werden Innengeräte, Leitungswege, Durchführungen, Kondensatführung und Außengerät gemeinsam eingezeichnet. So erkennt der Bauherr vor der Bestellung, ob die gewünschte Raumaufteilung technisch und gestalterisch zusammenpasst.

Leistung und Effizienz im Alltag

Die reine Nennleistung sagt wenig darüber aus, wie wirtschaftlich ein Multisplit-System im Jahresverlauf arbeitet. Für den Kühlbetrieb ist der SEER entscheidend, für den Heizbetrieb der SCOP. Beide Kennzahlen bilden saisonale Betriebszustände besser ab als ein einzelner Spitzenwert.

Für gute Splitanlagen werden SEER-Werte von etwa 6 bis 8 und darüber genannt. Bei Multisplit-Systemen mit Heizfunktion gelten SCOP-Werte im Bereich von 4 bis 5 als praxisnah. Die Einordnung stammt aus den Verbraucher- und Fachinformationen des Klimageräte-Tests der Stiftung Warentest.

Warum Teillast wichtig ist

Ein Multisplit-System arbeitet häufig mit wechselnder Last. Am Vormittag braucht vielleicht nur das Büro Kühlung, am Nachmittag kommen Wohnbereich und Schlafzimmer hinzu. Die Inverterregelung kann die Verdichterleistung an diese Situation anpassen, statt ständig zwischen voller Leistung und Stillstand zu wechseln.

Das heißt nicht, dass jedes Multisplit-Gerät automatisch sparsamer ist als jede Monosplit-Anlage. Entscheidend bleiben die passende Gerätekombination, die Gebäudelast, die Leitungssituation und die tatsächliche Nutzung. Ein zu großes oder falsch kombiniertes System kann seine technischen Vorteile nicht sinnvoll ausspielen.

Kältemittel und Energielabel

R32 wird bei vielen modernen Klimageräten eingesetzt, weil es gegenüber älteren Kältemitteln ein geringeres Treibhauspotenzial aufweist. Für die Auswahl zählt trotzdem nicht allein der Kältemittelname. Relevant sind auch die Zulassung des konkreten Geräts, die fachgerechte Befüllung und die Einhaltung der Herstellervorgaben.

Eine belastbare Jahresverbrauchszahl lässt sich ohne Kühllast, Betriebsstunden, Raumtemperaturen und Gerätedaten nicht seriös angeben. Deshalb sollte der Bauherr nicht nur auf die Effizienzklasse schauen, sondern SEER und SCOP der konkreten Innen- und Außengerätekombination vergleichen.

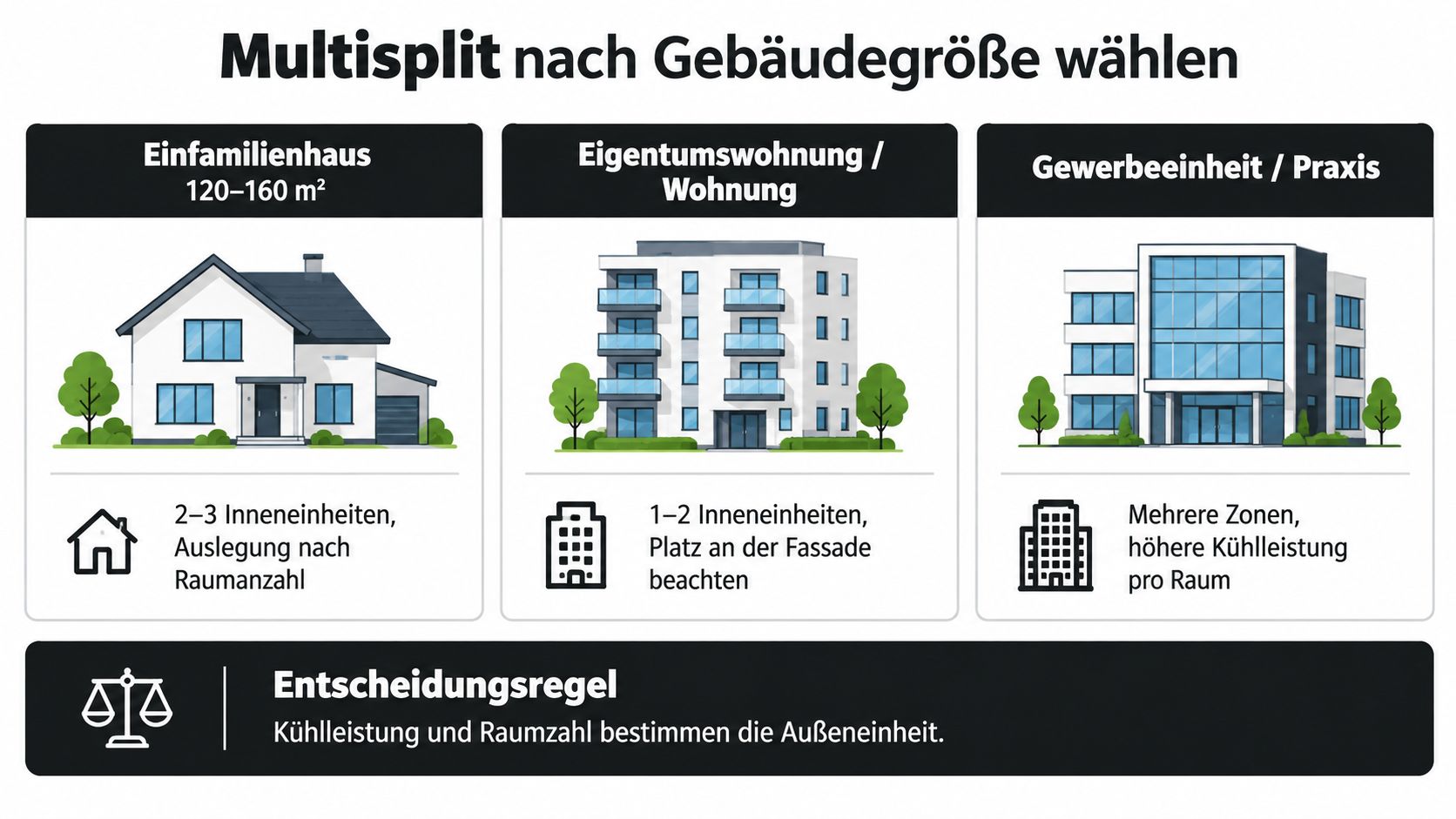

Multisplit nach Gebäudegröße wählen

Die sinnvolle Größe eines Multisplit-Systems ergibt sich aus der Raumaufteilung. Ein großes Haus braucht nicht automatisch eine große gemeinsame Anlage, wenn nur zwei Räume klimatisiert werden sollen. Umgekehrt kann eine kleine Wohnung mehrere Innengeräte benötigen, wenn Schlafraum, Arbeitszimmer und Wohnbereich getrennt genutzt werden.

Typische Wohnsituationen

Einfamilienhaus: Bei einem Einfamilienhaus mit 120 bis 160 Quadratmetern kann ein Multisplit-System sinnvoll sein, wenn zwei bis drei klar getrennte Räume versorgt werden sollen. Häufig liegen die Innengeräte im Schlafzimmer, Homeoffice und Wohnbereich. Die Außeneinheit sollte so platziert werden, dass Leitungswege kurz bleiben, Wartung möglich ist und Nachbarn nicht unnötig durch Betriebsgeräusche belastet werden.

Etagenwohnung: In einer Wohnung mit zwei bis drei klimatisierten Räumen reichen oft ein bis zwei Innengeräte, wenn angrenzende Bereiche über offene Türen mitversorgt werden können. Das funktioniert aber nur eingeschränkt, weil ein Innengerät keine gleichmäßige Temperatur in mehreren abgeschlossenen Zimmern garantiert. Bei einer Eigentumswohnung müssen außerdem Fassade, Balkon und Gemeinschaftseigentum früh abgestimmt werden.

Kleines Büro: Ein Büro mit vier bis sechs Arbeitsplätzen hat häufig unterschiedliche Lasten durch Personen, Geräte und Sonneneinstrahlung. Mehrere Innengeräte erlauben eine bessere Zonierung als ein einzelnes Gerät im Flur. Die Außeneinheit braucht einen zugänglichen Montageort, und die Luftverteilung darf nicht direkt auf Arbeitsplätze blasen.

Praxis oder Friseursalon: In kleinen Gewerberäumen zählen neben der Raumtemperatur auch Luftführung, Öffnungszeiten und die wechselnde Belegung. Empfang, Behandlungsraum und Arbeitsbereich können unterschiedliche Anforderungen haben. Hier muss die Auslegung besonders sorgfältig erfolgen, weil eine falsch dimensionierte Anlage Komfort und Arbeitsabläufe beeinträchtigt.

Die Außeneinheit entscheidet mit

Die erforderliche Außeneinheitsleistung lässt sich nicht allein aus der Quadratmeterzahl ablesen. Dachgeschoss, große Fensterflächen, Südausrichtung, Dämmstandard und interne Wärmequellen verändern die Kühllast. Deshalb sollte der Fachbetrieb jeden Raum einzeln bewerten und anschließend prüfen, wie die Lasten im Multisplit-System zusammenwirken.

Als Entscheidungsregel gilt: Ein Raum bedeutet meist Monosplit, mehrere getrennte Räume sprechen für Multisplit, viele Zonen mit hoher und gleichzeitig auftretender Last können eine zentrale Lösung rechtfertigen. Die Grenze verläuft nicht bei einer bestimmten Hausgröße, sondern bei der Kombination aus Raumzahl, Nutzung und Leitungsführung.

Ein anschauliches Video zur grundsätzlichen Systemidee kann die Komponenten und ihre Verbindung ergänzen:

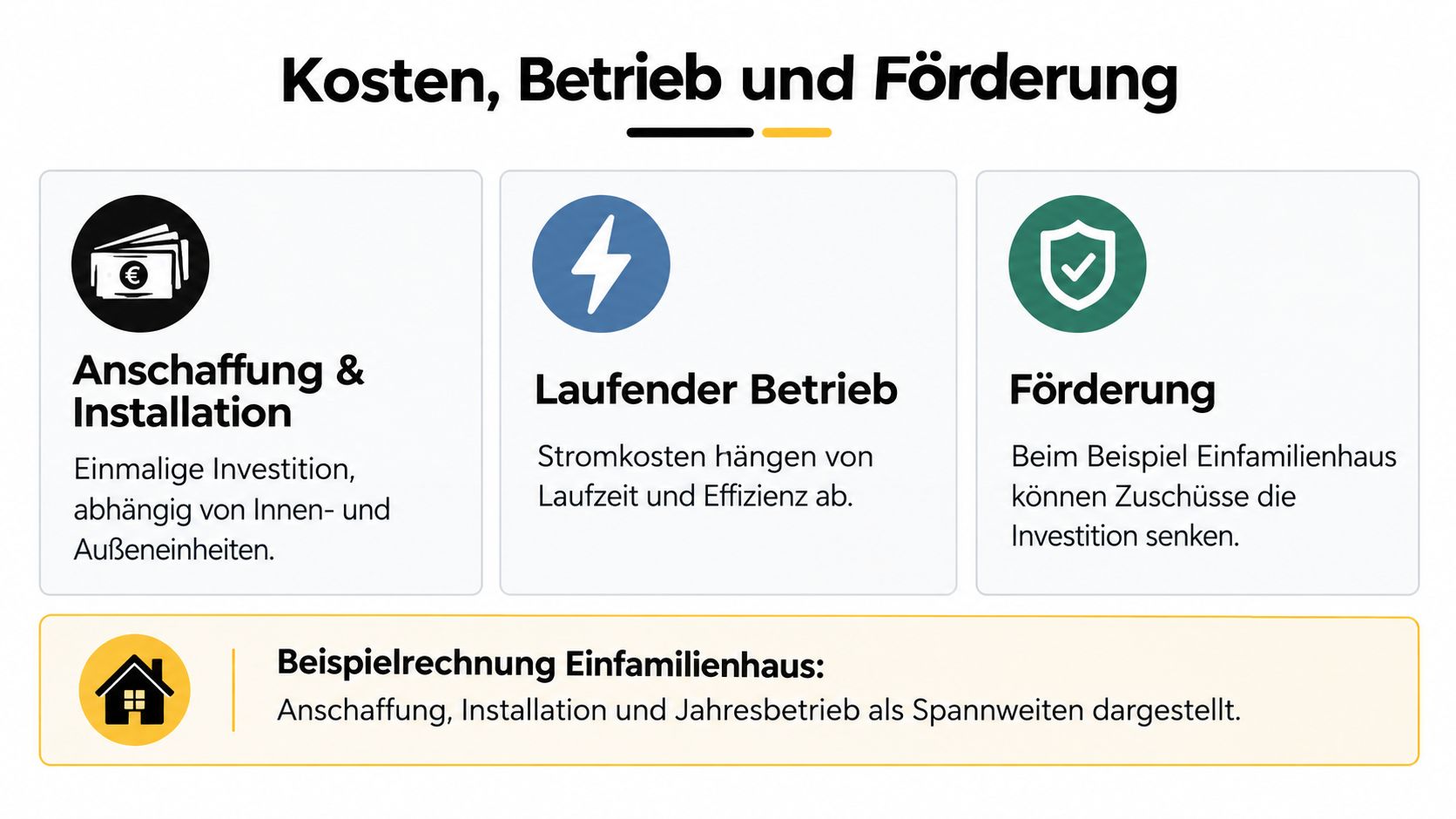

Kosten, Betrieb und Förderung

Für eine Split- oder Multisplit-Klimaanlage inklusive Einbau nennt der ADAC Kosten von typischerweise 4.000 bis 8.000 Euro in Deutschland. Für ein Multi-Split-Gerät mit zwei bis drei Inneneinheiten nennt der ADAC eine Spanne von 3.500 bis 7.000 Euro. Der tatsächliche Preis hängt unter anderem von der Zahl der Innengeräte, den Leitungswegen, Wanddurchführungen, der Kondensatableitung und der elektrischen Anbindung ab.

Bei einem Einfamilienhaus mit vier Innengeräten kommen neben der Außeneinheit mehrere Innenmodule, isolierte Kältemittelleitungen, Steuerleitungen, Kondensatführung und Montagearbeiten zusammen. Je schwieriger die Wege und je höher der Aufwand für Gerüst, Kernbohrungen oder Fassadenarbeiten, desto weniger aussagekräftig ist ein reiner Gerätepreis.

Laufende Kosten nachvollziehen

Der ADAC gibt für ein effizientes Gerät im Kühlmodus einen Verbrauch von etwa 0,3 bis 0,5 kWh pro Stunde an. Bei einem Strompreis von 30 Cent pro kWh entspricht das ungefähr 9 bis 15 Cent pro Stunde. Für ein Beispiel mit 60 Tagen und jeweils 5 Stunden Betrieb werden rund 150 kWh und etwa 45 Euro Stromkosten pro Jahr genannt.

Diese Beispielrechnung ist kein Versprechen für jedes Haus. Ein sonniges Dachgeschoss, häufig geöffnete Fenster oder eine niedrigere Solltemperatur verändern den Verbrauch. Ebenso macht es einen Unterschied, ob alle Innengeräte gleichzeitig oder nur einzelne Räume laufen.

Was bei der Förderung zählt

Die Förderfähigkeit hängt laut BAFA-Informationen zur Klima- und Kältetechnik von technischen Mindestanforderungen und dem verwendeten Kältemittel ab. Für bestimmte Split- und Multisplit-Systeme werden dort unter anderem R-290, Propan, und R-600a, Isobutan, genannt. Anträge können bis zum 31.12.2026 gestellt werden.

Damit reicht es nicht, im Angebot nur „Multisplit“ zu lesen. Das konkrete Modell, die Gerätekombination und das Kältemittel müssen im Förderkontext passen. Vor der Bestellung sollte der Fachbetrieb prüfen, ob das gewünschte System in der maßgeblichen Liste berücksichtigt wird und welche Bedingungen zum Zeitpunkt des Antrags gelten.

Wichtig für die Kalkulation: Erst Förderung und technische Zulässigkeit prüfen, dann den Zuschuss in die Investitionsrechnung eintragen.

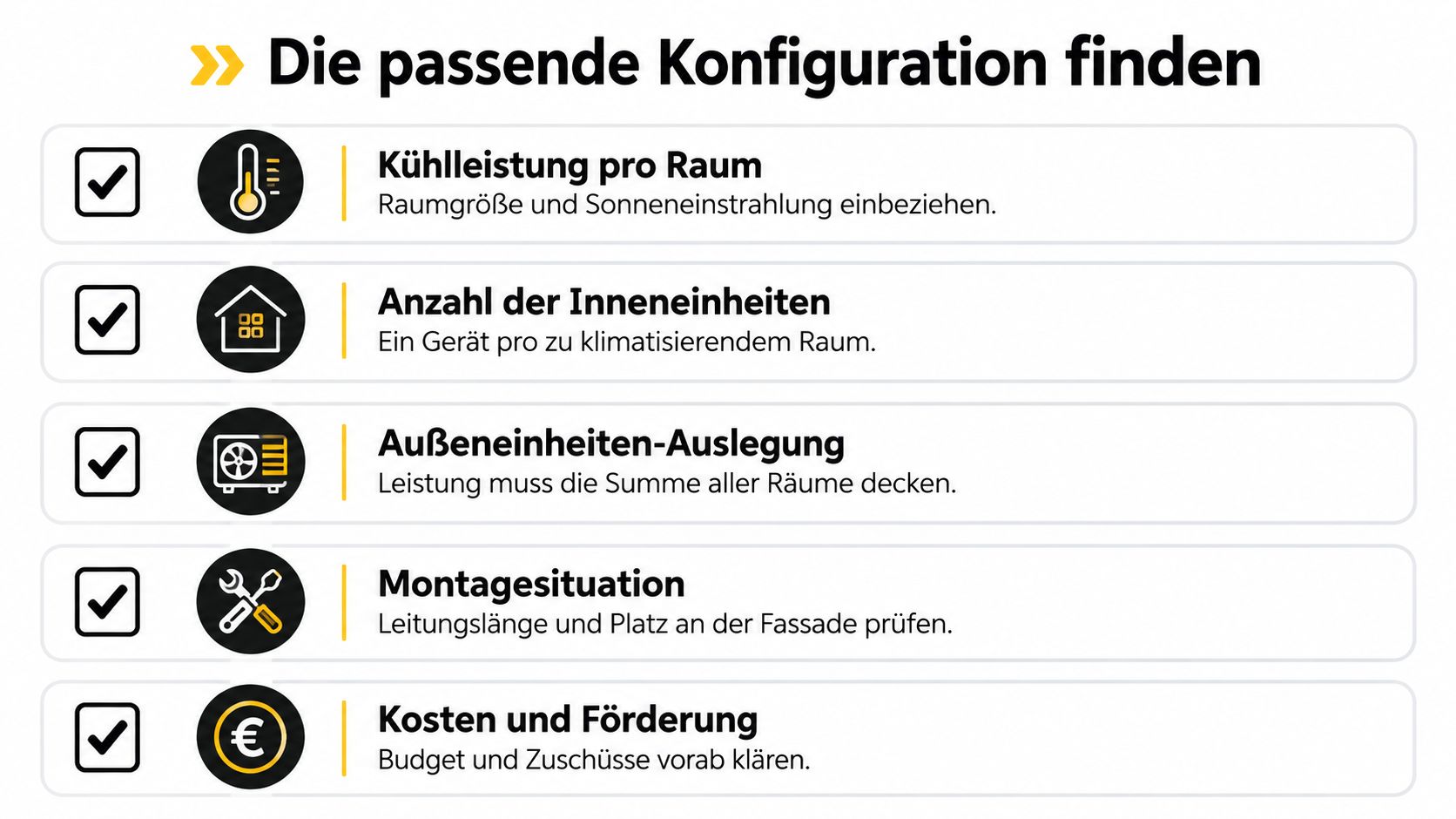

Die passende Konfiguration finden

Eine gute Multisplit-Planung beginnt nicht mit einem bestimmten Markennamen, sondern mit den Räumen. Für jeden Raum wird festgelegt, wann er genutzt wird, wie stark er sich aufheizt und ob nur gekühlt oder auch geheizt werden soll.

Die fünf Prüfstellen

1. Kühlleistung pro Raum: Raumgröße, Fensterflächen, Sonneneinstrahlung, Dämmung und Dachlage bestimmen die Kühllast. Ein Schlafzimmer unter dem Dach braucht oft eine andere Betrachtung als ein innenliegendes Arbeitszimmer.

2. Anzahl der Innengeräte: Ein Gerät gehört grundsätzlich in jeden Raum, der zuverlässig und unabhängig temperiert werden soll. Offene Türen können Luft verteilen, ersetzen aber keine getrennte Regelung.

3. Außeneinheit: Sie muss die angeschlossenen Innengeräte technisch versorgen können. Dabei zählen nicht nur die addierten Nennleistungen, sondern auch die zulässige Kombination und der Betrieb bei Teillast.

4. Montagesituation: Leitungslänge, Höhenunterschiede, Kondensatweg, Stromanschluss und Wartungszugang gehören in die Planung. Ein guter Montageort ist nicht automatisch der optisch unauffälligste, wenn dadurch lange Leitungswege entstehen.

5. Kosten und Förderung: Gerätepreis, Montage, Nebenarbeiten und mögliche Förderbedingungen müssen getrennt betrachtet werden. Förderfähigkeit ist an die konkrete Technik gekoppelt und sollte vor Vertragsabschluss bestätigt werden.

Typische Planungsfehler

Eine zu kleine Außeneinheit schafft an heißen Tagen keine ausreichende Reserve. Eine zu große Einheit kann bei geringer Last ungünstig arbeiten. Ebenso problematisch sind unterschätzte Leitungslängen, fehlende Kondensatableitungen oder Innengeräte, die den Luftstrom direkt auf Sitz- und Schlafplätze richten.

Der SHK-Fachbetrieb nimmt die örtlichen Bedingungen auf, berechnet die Raumlasten, prüft Druckverluste und kontrolliert die Herstellerfreigaben. Nach der Montage sollten Dichtheit, elektrische Anschlüsse, Kondensatführung und Inbetriebnahme dokumentiert werden. Das schützt nicht nur die Funktion, sondern erleichtert auch spätere Wartung und Fehlersuche.
