Hydraulischer Abgleich Protokoll: Mustervorlage 2026

Seit dem 1. Oktober 2024 ist ein hydraulischer-Abgleich-Protokoll nach § 60c GEG für Mehrfamilienhäuser mit mindestens sechs Wohnungen oder sonstigen selbstständigen Nutzungseinheiten verpflichtend. Es muss unter anderem Einstellwerte, die raumweise Heizlast und die maßgeblichen Anlagenparameter dokumentieren, die Ausführung und Nachweisführung richten sich zusätzlich nach DIN EN 14336.

Bei einer Objektprüfung fehlt oft genau dieses Dokument. Die Heizung läuft zwar, einzelne Räume werden warm, andere bleiben kühl, doch niemand kann sicher zeigen, welche Ventileinstellungen geplant waren, welche Werte tatsächlich erreicht wurden und ob offene Mängel erledigt sind. Für Eigentümer, Verwaltungen und ausführende Betriebe wird das hydraulischer-Abgleich-Protokoll damit zur Schnittstelle zwischen rechtlicher Erfüllung, technischer Abnahme und späterer Anlagenwartung.

Ein brauchbares Protokoll ist kein Formular, das man am Ende unterschreibt und ablegt. Es muss die Planung, die Messung, die tatsächlichen Einstellungen und die Abweichungen nachvollziehbar miteinander verbinden. Genau diese Verbindung entscheidet darüber, ob der Nachweis bei einer Prüfung, einer Fördermaßnahme oder einer späteren Heizungsmodernisierung belastbar ist.

Inhaltsverzeichnis

• Was ist ein hydraulischer Abgleich Protokoll
• Rechtliche Grundlagen und Normen
• Die technische Datengrundlage
• Istwerte, Abweichungen und offene Punkte

• Typische Fehler bei der Aufnahme

• Ein Dokument für spätere Entscheidungen

• Checkliste für ein belastbares Dokument

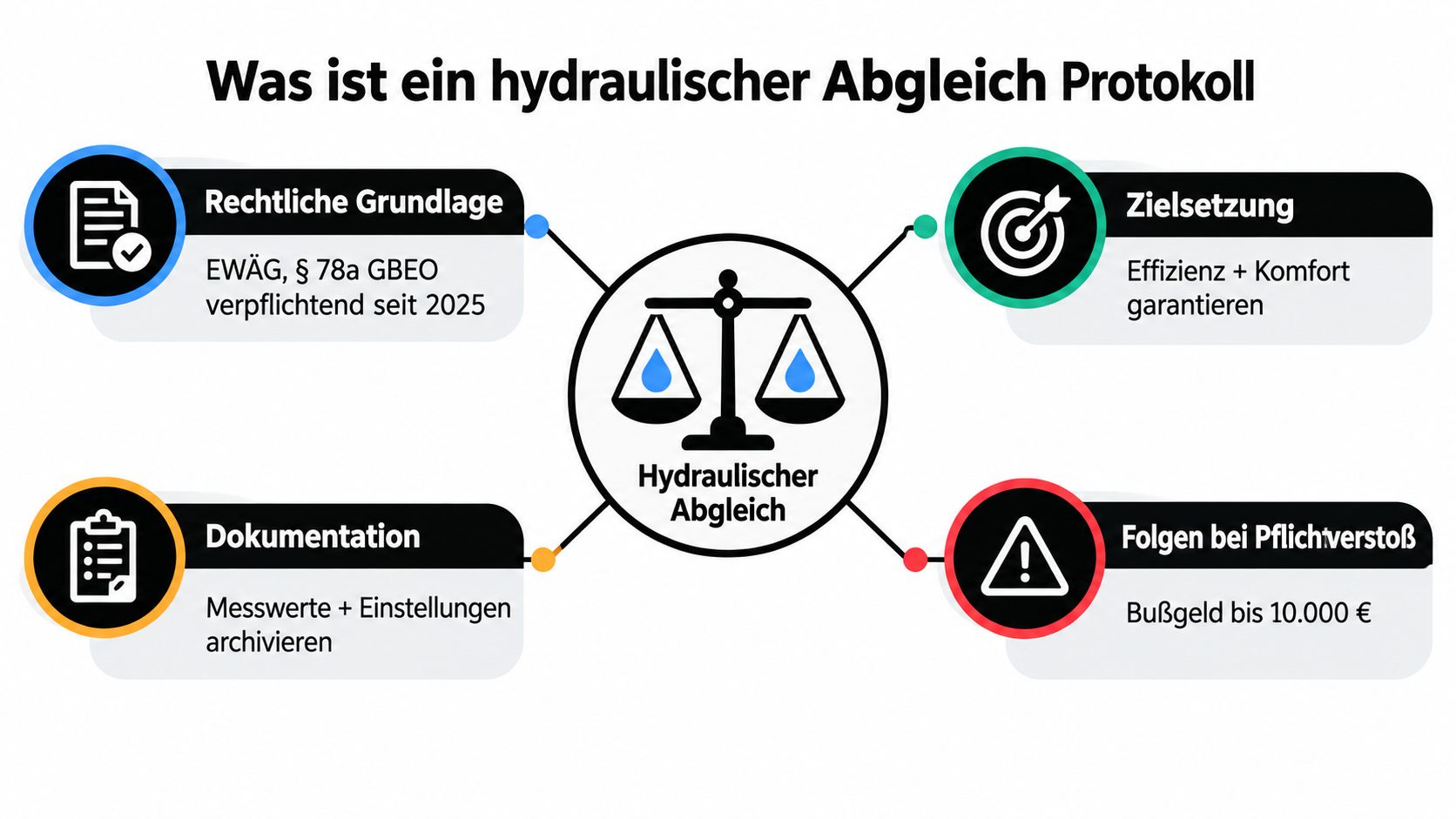

Was ist ein hydraulischer Abgleich Protokoll

Bei einer Heizungsanlage verteilt sich das Heizungswasser nicht automatisch so, wie es der Wärmebedarf der einzelnen Räume verlangt. Nahe gelegene Heizkörper können zu viel Wasser erhalten, entfernte Heizflächen zu wenig. Der hydraulische Abgleich ermittelt deshalb die erforderlichen Volumenströme und die dazugehörigen Ventil- oder Einstellwerte.

Das Protokoll zum hydraulischen Abgleich hält fest, wie diese Werte ermittelt und umgesetzt wurden. Es beschreibt das Gebäude, die Heizflächen, die Randbedingungen der Berechnung, die Sollwerte und die tatsächlich vorgefundenen Betriebs- und Einstellbedingungen. Für den Eigentümer ist es der Nachweis, dass die Anlage nicht lediglich „nach Gefühl“ eingestellt wurde.

Praxisregel: Ein unterschriebenes Blatt ohne nachvollziehbare Berechnungs- und Einstellwerte beweist keine vollständige Ausführung.

Das Dokument hat drei Aufgaben:

• Rechtlicher Nachweis: Es belegt die schriftliche Bestätigung der Angaben, die § 60c GEG verlangt.
• Technische Abnahme: Es zeigt, ob die geplanten Werte erreicht wurden und welche Abweichungen zulässig sind.
• Arbeitsgrundlage: Es liefert bei Wartung, Mieterbeschwerden, Ventiltausch oder Wärmepumpenplanung eine belastbare Ausgangsbasis.

Die rechtlichen Angaben nach § 60c GEG sind im Gesetzestext zum Gebäudeenergiegesetz nachvollziehbar.

Rechtliche Grundlagen und Normen

§ 60c GEG verlangt eine schriftliche Bestätigung des hydraulischen Abgleichs mit den maßgeblichen technischen Angaben. Dazu zählen Einstellwerte, Gebäudewärmelast, eingestellte Wärmeerzeugerleistung, raumweise Heizlastberechnung, Auslegungstemperatur, Regelungseinstellung und der Druck im Ausdehnungsgefäß. Für Wohngebäude mit mindestens sechs Wohnungen oder sonstigen selbstständigen Nutzungseinheiten gilt diese Pflicht seit dem 1. Oktober 2024. Maßgeblich ist der aktuellen Wortlaut des § 60c GEG.

Bei Neubauten und neuen Heizungsanlagen gehört der hydraulische Abgleich zum verbindlichen technischen Standard. Im Bestand ist zu prüfen, welche gesetzliche oder förderrechtliche Vorgabe für die konkrete Maßnahme gilt. Ein vorhandenes Abnahmeblatt reicht nicht automatisch aus, nur weil es „hydraulischer Abgleich“ heißt.

Für die Ausführung und Dokumentation ergänzt DIN EN 14336 die gesetzlichen Vorgaben. Ein brauchbares Protokoll erfasst deshalb Berechnungsgrundlagen, Soll-Einstellwerte, tatsächliche Betriebs- und Einstellwerte, Abweichungen sowie deren Bewertung. Offene Punkte erhalten einen Verantwortlichen und bleiben bis zur dokumentierten Lösung im Protokoll. Die Dokumentationsanforderungen nach DIN EN 14336 liefern dafür den technischen Rahmen.

Aufbau und Pflichtangaben des Protokolls

Ein belastbares Dokument beginnt mit einer eindeutigen Zuordnung. Auf die erste Seite gehören das Gebäude, die beheizten Nutzungseinheiten, der Auftraggeber, der ausführende Betrieb, das Datum, die verwendete Berechnungsmethode und die betroffene Heizungsanlage. Ohne diese Angaben kann später niemand sicher feststellen, für welches System das Protokoll erstellt wurde.

Die technische Datengrundlage

Die Anlagenbeschreibung sollte Wärmeerzeuger, Heizkreise, Pumpen, Regelung, Heizflächen und relevante Ventiltechnik erfassen. Ergänzend gehören die Gebäudewärmelast, die raumweise Heizlastberechnung, die Auslegungstemperatur, die eingestellte Wärmeerzeugerleistung und der Druck im Ausdehnungsgefäß in die Dokumentation, soweit sie für den konkreten Nachweis erforderlich sind.

Für jeden Raum oder jede Heizfläche muss erkennbar sein, welcher Sollwert vorgesehen war. Das betrifft beispielsweise die Ventilvoreinstellung, den berechneten Volumenstrom oder den erforderlichen Differenzdruck. Der Sollwert darf nicht mit dem später abgelesenen Istwert vermischt werden.

Istwerte, Abweichungen und offene Punkte

DIN EN 14336 verlangt neben den Planwerten die tatsächlichen Betriebsbedingungen und die tatsächlichen Einstellwerte. Deshalb sollte das Protokoll je Heizfläche mindestens eine klare Gegenüberstellung enthalten:

• Sollwert: Vorgesehene Einstellung aus Berechnung oder Auslegung.
• Betriebszustand: Zum Messzeitpunkt herrschende Anlagenbedingungen.
• Istwert: Tatsächlich eingestellte oder gemessene Größe.
• Abweichung: Differenz zwischen Plan und Ausführung.
• Zulässigkeit: Technische Bewertung der Abweichung.
• Status: Erledigt, offen oder nachzubessern.

Was offen bleibt, muss wieder auftauchen. Ein fehlender Thermostatkopf, ein nicht zugängliches Ventil oder ein nicht erreichter Durchfluss gehört mit Verantwortlichem und Erledigungsstatus ins Protokoll.

Am Ende stehen Datum, Name und Unterschrift der beteiligten Fachkraft sowie die Übergabe an den Verantwortlichen. Sinnvoll sind außerdem Anlagenverweise, etwa auf Heizlastberechnung, Raumliste, Messblätter, Ventildaten und Fotos. So bleibt der Nachweis auch dann verständlich, wenn später eine andere Fachkraft die Anlage wartet.

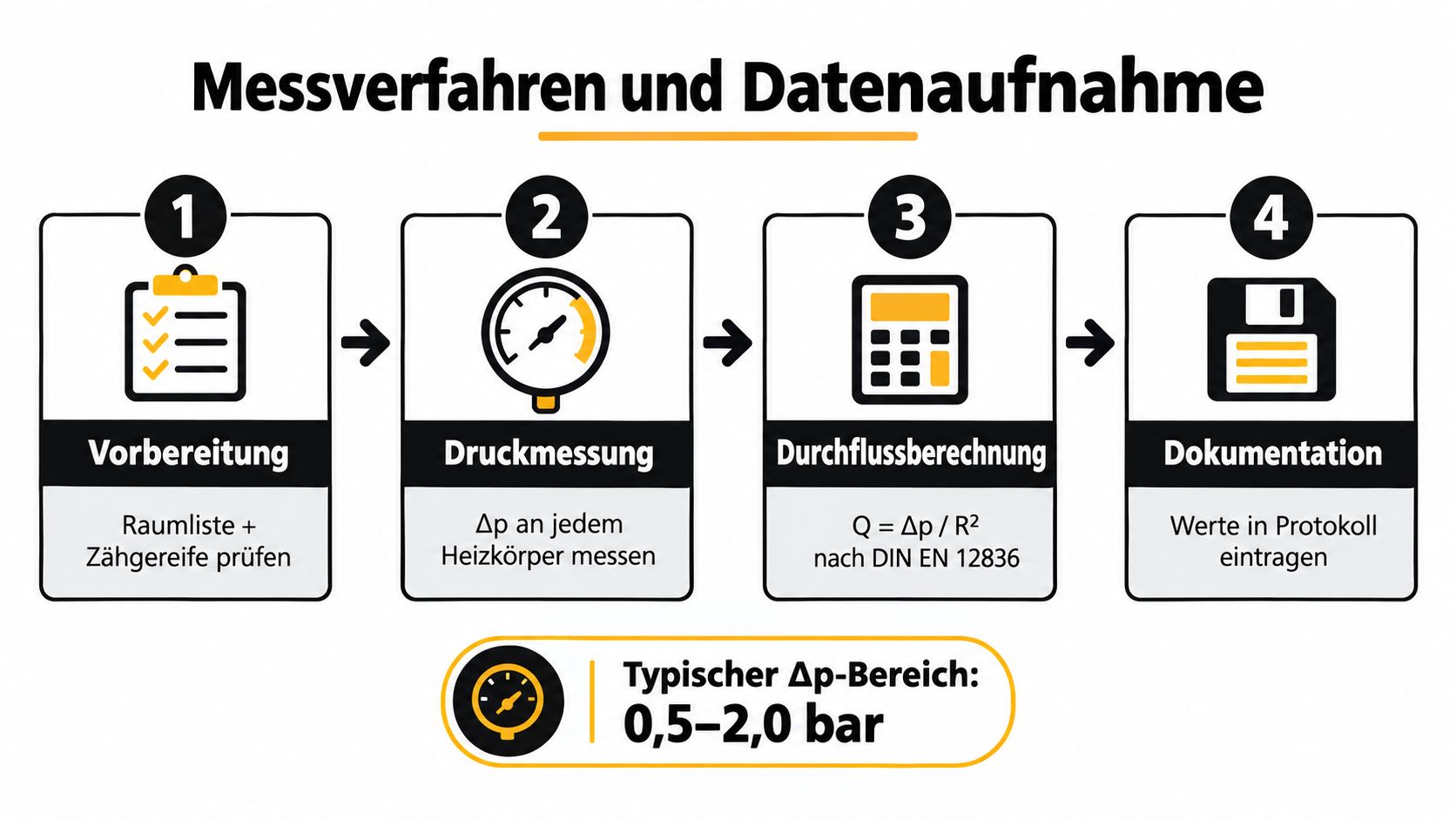

Messverfahren und Datenaufnahme

Steht der Monteur vor einer Anlage mit unvollständiger Raumliste, passen die späteren Rechenwerte oft nicht zur tatsächlichen Verteilung. Deshalb beginnt die Datenaufnahme mit der Prüfung von Räumen, Heizflächen, Ventilen, Rohrnetz und Regelung. Fehlende Heizkörper werden dokumentiert, bevor Sollwerte berechnet oder Einstellungen vorgenommen werden.

Vor der Messung gehören Anlagenzustand, Pumpeneinstellung und Regelungsart ins Protokoll. Ergänzt werden die relevanten Vor- und Rücklauftemperaturen, Drücke sowie der Betriebszustand. Jeder Messpunkt erhält eine eindeutige Zuordnung zu Raum, Heizfläche und Messgerät. Das macht die Ergebnisse wiederholbar und verhindert, dass Zahlen ohne Bezug zur Anlage stehen.

Bei Heizkörperanlagen werden Volumenstrom, Differenzdruck und Temperaturbedingungen je nach System und Messgerät unterschiedlich erfasst. Entscheidend ist die Verbindung zwischen Messblatt und Protokoll: Die tatsächlich gemessenen und eingestellten Werte müssen bei der jeweiligen Heizfläche wieder auftauchen.

Typische Fehler bei der Aufnahme

• Veränderter Anlagenzustand: Werden Pumpe oder Regelung während der Aufnahme verstellt, sind die Messwerte nicht zuverlässig vergleichbar.
• Lückenhafte Raumliste: Eine nicht erfasste Heizfläche kann die Verteilung im Heizkreis beeinflussen.
• Vertauschte Soll- und Istwerte: Eine berechnete Voreinstellung beweist nicht, dass sie tatsächlich eingestellt wurde.
• Unbewertete Abweichung: Jeder abweichende Istwert braucht eine technische Begründung und einen klaren Bearbeitungsstatus.

Für BEG-Förderfälle gilt: Verfahren B oder ein gleichwertiges Verfahren. Die Verbraucherzentrale verweist bei der BEG auf diese Anforderung.

Verfahren A versus Verfahren B

Verfahren A arbeitet mit einer vereinfachten, schätzenden Vorgehensweise. Das kann bei überschaubaren Anlagen praktikabel sein, setzt aber voraus, dass die vorhandenen Daten für eine belastbare Bewertung ausreichen. Je stärker ein Gebäude vom Standardfall abweicht, desto vorsichtiger muss die Fachkraft die Aussagekraft des Ergebnisses bewerten.

Verfahren B bezieht die raumweise Heizlast ein. Dadurch entsteht eine nachvollziehbarere Verbindung zwischen Raum, Heizfläche, Wärmebedarf und Einstellwert. Für förderfähige und prüfbare Nachweise ist dieses Verfahren deshalb regelmäßig die tragfähigere Grundlage.

Die VdZ-Nachweisformulare sind für die formale Dokumentation eine wichtige Orientierung. Verfahren B ist besonders sinnvoll, wenn alte Heizkörper, Flächenheizung, gemischte Heizkreise oder eine spätere Wärmepumpennutzung zusammenkommen. Eine bloße Schätzung kann dann die tatsächlichen Raumlasten und die erforderlichen Vorlauftemperaturen nicht ausreichend abbilden.

Die im Infografiktext genannten Genauigkeitswerte und Empfehlungen sind nicht Bestandteil der verifizierten Daten und werden deshalb nicht als technische Fakten übernommen.

Praktisches Beispiel und Musterprotokoll

Ein Mehrfamilienhaus mit unterschiedlich grossen Wohnungen soll nach einer Heizungsmodernisierung dokumentiert werden. Die Fachkraft beginnt nicht mit den Ventilen, sondern mit der Zuordnung: Gebäudedaten, Heizkreis, Wärmeerzeuger, Heizflächen und Raumliste werden in einer gemeinsamen Projektdatei zusammengeführt.

Das Musterprotokoll kann so aufgebaut sein:

Die Fachkraft dokumentiert anschliessend nicht nur, dass ein Heizkörper eingestellt wurde. Sie hält fest, unter welchen Betriebsbedingungen die Aufnahme erfolgte, welcher Sollwert vorgesehen war und welcher Istwert erreicht wurde. Weicht der Wert ab, muss die Abweichung als zulässig bewertet oder als Mangel weiterverfolgt werden.

Ein offener Punkt kann beispielsweise ein nicht zugängliches Ventil oder eine noch ausstehende Anpassung der Regelung sein. Im fertigen Nachweis steht dann nicht nur „offen“, sondern auch, wer die Klärung übernimmt und wie die Erledigung später dokumentiert wird. Erst die ergänzte Abschlussnotiz macht aus dem Zwischenstand einen vollständigen Nachweis.

Häufige Fehler und Lösungsansätze

Viele ungültige oder wenig brauchbare Protokolle scheitern nicht an der Idee des hydraulischen Abgleichs, sondern an fehlenden Verbindungen zwischen den einzelnen Angaben.

Ein häufiger Praxisfehler ist auch die Verwendung eines alten Formulars, das zwar Heizkörper und Ventile abfragt, aber keine tatsächlichen Betriebsbedingungen oder offenen Punkte vorsieht. Das Formular muss an die technische Ausführung angepasst werden. Ein digitales Dokument ist dabei nicht automatisch besser, wenn Pflichtfelder leer bleiben oder Anhänge nicht eindeutig verknüpft sind.

Vor der Übergabe sollte eine zweite Person die Plausibilität prüfen. Stimmen Raumliste und Heizkörperliste überein? Sind alle Abweichungen bewertet? Sind Berechnung, Messblatt und Abschlussbestätigung einander eindeutig zugeordnet? Diese kurze interne Prüfung verhindert, dass ein formal fertiger, technisch aber lückenhafter Nachweis beim Eigentümer landet.

Nutzen und Langzeitwirkung

Der hydraulische Abgleich senkt nicht automatisch jede Heizkostenrechnung. Sein Wert liegt zunächst darin, dass die Wärmeverteilung planbar wird und die Anlage auf eine nachvollziehbare technische Grundlage gestellt ist. Das Protokoll bewahrt diese Grundlage, auch wenn später Ventile, Pumpen, Regelung oder Wärmeerzeuger geändert werden.

Die volkswirtschaftliche Wirkung wird im VDMA-Positionspapier zum hydraulischen Abgleich mit bis zu 1,5 Milliarden Euro jährlichen Energiekosteneinsparungen und bis zu 5,3 Millionen Tonnen CO2 für den deutschen Gebäudebestand beschrieben. Die Quelle nennt zudem im Mittel rund 10 kWh pro Quadratmeter und Jahr Primärenergieeinsparung. Für neuere oder energetisch modernisierte Gebäude werden 15 bis 20 kWh pro Quadratmeter und Jahr genannt; bei Bestands-Mehrfamilienhäusern mit Radiatorenheizung werden 7 bis 16 kWh pro Quadratmeter Wärmeenergieeinsparung sowie etwa 25 Prozent weniger Hilfsenergieverbrauch beschrieben.

Diese Werte sind keine Garantie für ein einzelnes Gebäude. Gebäudehülle, Heizflächen, Regelung, Nutzerverhalten und Ausgangszustand entscheiden darüber, was tatsächlich erreichbar ist. Gerade deshalb braucht der Eigentümer eine Dokumentation, die die Ausgangslage und die vorgenommenen Einstellungen zeigt.

Ein Dokument für spätere Entscheidungen

Ein vollständiges Protokoll hilft bei:

• Störungsanalyse: Die Fachkraft kann prüfen, ob sich Einstellungen oder Betriebsbedingungen verändert haben.
• Wärmepumpenplanung: Raumlasten und Heizflächen liefern wichtige Informationen für die Auslegung und die erforderliche Vorlauftemperatur.
• Eigentümerwechsel: Der technische Zustand der Anlage bleibt nachvollziehbar.
• Mieterkommunikation: Beschwerden über ungleich warme Räume lassen sich anhand der dokumentierten Werte sachlicher prüfen.
• Nachbesserung: Verantwortliche sehen, welche Punkte abgeschlossen und welche noch offen sind.

Der Aufwand für eine saubere Dokumentation schützt beide Seiten. Der Betrieb kann seine Ausführung belegen, der Eigentümer erhält eine verwertbare technische Akte.

Förderung und Nachweisführung

Bei Fördermassnahmen muss das Protokoll zum konkreten Programm passen. Für BEG-Fälle ist nach den geltenden Fördervorgaben in der Regel Verfahren B oder ein gleichwertiges Verfahren nachzuweisen. Die VdZ stellt dafür offizielle Nachweisformulare bereit. Prüfen Sie die aktuellen Programmbedingungen, bevor die Berechnung beauftragt wird.

Ein eigenes Betriebsprotokoll darf technisch ausführlicher sein als das Standardformular. Verlangt der Fördergeber ein bestimmtes Formular, ersetzt die freie Dokumentation dieses nicht. Bewährt hat sich eine zweistufige Ablage: Das formale Nachweisblatt liegt vorne, die Berechnung, Einstellwerte, Messdaten und Abweichungsbegründungen folgen als Anlagen.

Vor der Ausführung sollten Eigentümer und Betrieb schriftlich klären:

• Welches Förderprogramm gilt?
• Welches Verfahren wird anerkannt?
• Ist das VdZ-Formular vorgeschrieben?
• Welche Berechnungen und Anlagenunterlagen gehören zum Antrag?
• Wer prüft die Unterlagen vor der Einreichung?
• Welche Dokumente werden nach Abschluss für die Auszahlung benötigt?

Prüfen Sie vor der Einreichung, ob das Programm zusätzliche Anlagen, etwa eine Heizlastberechnung, verlangt. Dokumentieren Sie das verwendete Formular, den Prüfweg und die zuständige prüfende Stelle im Protokollkopf. So bleibt nachvollziehbar, welcher Nachweis eingereicht wurde und warum er die Förderbedingungen erfüllt. Die Verbraucherzentrale zu hydraulischem Abgleich und BEG bietet dazu Hinweise für die Förderpraxis. Entscheidend bleiben die aktuellen Vorgaben des konkreten Programms.

Nächste Schritte und Ressourcen

Wer ein hydraulischer-Abgleich-Protokoll erstellen oder prüfen lassen will, sollte zuerst die vorhandenen Unterlagen zusammentragen. Dazu gehören alte Heizungspläne, frühere Einstelllisten, Heizkörperdaten, Angaben zur Regelung und vorhandene Berechnungen. Fehlen Unterlagen, muss die Fachkraft die Anlage vor Ort aufnehmen, statt Werte aus einem alten Dokument zu übernehmen.

Checkliste für ein belastbares Dokument

1. Objekt zuordnen: Adresse, Gebäudeteil, Auftraggeber und Anlage eindeutig erfassen.
2. Berechnung festlegen: Verfahren dokumentieren und bei Förderfällen die Anerkennung prüfen.
3. Heizflächen aufnehmen: Raum, Heizkörper, Ventil und Heizkreis vollständig zuordnen.
4. Randbedingungen notieren: Betriebszustand, Regelung, Pumpe sowie relevante Temperaturen und Drücke festhalten.
5. Soll und Ist trennen: Berechnete Einstellwerte den tatsächlich erreichten Werten gegenüberstellen.
6. Abweichungen bewerten: Zulässigkeit begründen oder Nachbesserung einleiten.
7. Offene Punkte schliessen: Erledigung mit Datum und Verantwortlichem nachtragen.
8. Nachweis sichern: Unterschriften, Anlagen und die Übergabe an den Verantwortlichen dokumentieren.

Für einfache, gut dokumentierte Anlagen kann eine Verwaltung die Unterlagen vorbereiten. Bei gemischten Heizsystemen, alten Heizkörpern, Flächenheizungen, Mehrfamilienhäusern oder einer geplanten Wärmepumpe sollte ein qualifizierter SHK-Betrieb die Berechnung und Ausführung übernehmen. Charles Wärme + Kälte bietet als SHK-Meisterbetrieb unter anderem hydraulischen Abgleich, Regelungstechnik, Heizungsmodernisierung und Fördermittelbegleitung für Bestandsobjekte in den Regionen Reinheim und Krefeld an.
