Hydraulischer Abgleich Fußbodenheizung berechnen

Die beliebteste Empfehlung lautet: Am Fußbodenheizungsverteiler die Durchflussmesser nach Gefühl einstellen, ein paar Tage abwarten und anschließend nachregeln. Das klingt praktisch, ist für einen belastbaren hydraulischen Abgleich aber zu kurz gegriffen. Wer eine Fußbodenheizung wie eine Reihe einfacher Heizkörperkreise behandelt, riskiert kalte Räume, überversorgte Bereiche, unnötige Pumpenleistung und eine unvollständige Förder­dokumentation.

Beim hydraulischen Abgleich einer Fußbodenheizung beginnt die Arbeit deshalb nicht am Verteiler, sondern bei der raumweisen Heizlastberechnung. Die VdZ-Unterlagen zum hydraulischen Abgleich nennen dafür die DIN EN 12831 als technischen Ausgangspunkt. Erst wenn der Wärmebedarf jedes Raums feststeht, lassen sich Volumenstrom, Druckverlust und Einstellwert jedes Heizkreises sinnvoll bestimmen.

Inhaltsverzeichnis

• Warum pauschales Drosseln nicht funktioniert
• Was bei der Fußbodenheizung zusätzlich zählt

• Die Eingangsgrößen aus dem Gebäude
• Die Daten der Heizkreise
• Was der Betrieb vor Ort prüft

• Schritt eins beginnt mit der Heizlast
• Schritt zwei übersetzt Leistung in Wassermenge
• Schritt drei prüft den Druckverlust
• Schritt vier wird am Verteiler umgesetzt

• Woran Sie ein gutes Protokoll erkennen

• Für welche Gebäude die Förderung relevant ist
• Kosten gegen Nutzen abwägen

• Was am Ende dokumentiert sein sollte

Warum Fußbodenheizungen komplexer sind als Heizkörper

Die Fußbodenheizung wirkt auf den ersten Blick einfacher: kein sichtbarer Heizkörper, gleichmäßige Flächenwärme und ein zentraler Verteiler. In der Berechnung steckt jedoch mehr. Jeder Heizkreis unterscheidet sich durch Rohrlänge, Verlegeabstand, beheizte Fläche, Bodenaufbau und hydraulischen Widerstand. Diese Faktoren bestimmen, wie viel Wasser ein Raum tatsächlich benötigt.

Bei Heizkörpern lassen sich Heizfläche und Ventil vergleichsweise direkt beurteilen. Bei einer Fußbodenheizung liegt der Wärmetauscher großflächig im Boden. Die Wärme muss durch Estrich und Oberbelag in den Raum gelangen, während das Heizungswasser einen langen Rohrweg mit Bögen und eigenem Druckverlust zurücklegt. Ein kurzer Kreis nahe am Verteiler reagiert deshalb anders als ein langer Kreis am Ende der Anlage.

Warum pauschales Drosseln nicht funktioniert

Heizungswasser nimmt den Weg mit dem geringsten Widerstand. Ein kurzer Kreis ohne passende Begrenzung zieht deshalb mehr Wasser, als die Raumheizlast verlangt. Für einen langen Kreis bleibt entsprechend weniger Durchfluss übrig, obwohl dort möglicherweise mehr Heizleistung gebraucht wird. Das Problem zeigt sich häufig erst im Betrieb: Ein Raum wird zu warm, ein anderer erreicht seine gewünschte Temperatur nicht.

Die Einstellung am Verteiler muss deshalb zu den berechneten Heizmittelströmen passen. Die Kreise sollen auch bei veränderlichen Betriebsbedingungen möglichst wenig hydraulisch miteinander wechselwirken. Durchflussmesser sind dabei wichtige Einstell- und Kontrollpunkte, ersetzen aber keine raumweise Auslegung.

Praxisregel: Ein Verteiler ist der Ort der Einstellung, nicht der Ort der eigentlichen Auslegung.

Was bei der Fußbodenheizung zusätzlich zählt

Die Normenreihe EN 1264 behandelt Bauteile, die unmittelbar zu Heiz- oder Kühlsystemen gehören. Die DIN EN 1264-4 beschreibt einheitliche Anforderungen an Planung und Aufbau von Fußboden-, Decken- und Wandheizungen. Rohrführung und Heizregister sind daher keine nebensächlichen Montageangaben.

Für die Berechnung zählen vor allem:

• Rohrlänge: Sie bestimmt den Druckverlust und beeinflusst den erforderlichen Pumpendruck.
• Verlegeabstand: Er verändert die übertragbare Wärmeleistung und deren Verteilung auf der Fläche.
• Randzonen: Außenbereiche können einen anderen Wärmebedarf haben als innenliegende Flächen.
• Bodenaufbau: Estrich, Belag und Dämmung beeinflussen die Wärmeabgabe.
• Vorlauftemperatur: Sie muss zur Heizlast, zur beheizten Fläche und zum gewünschten Raumkomfort passen.

Die DIN EN 1264-4:2021-09 beim Beuth Verlag fasst die Anforderungen an Planung und Aufbau zusammen. Wer diese Größen erst während der Montage berücksichtigt, beginnt mit der Berechnung zu spät. Eine fachgerechte Auslegung verbindet sie bereits vorher mit der raumweisen Heizlast. So entsteht ein abgestimmtes System, das funktionieren und die Voraussetzungen für eine nachvollziehbare Förder­dokumentation schaffen kann.

Diese Daten benötigen Sie für die Berechnung

Eine Software kann nur so gut rechnen wie die Bestandsdaten, die sie erhält. In älteren Gebäuden fehlen Pläne häufig, Räume wurden verändert oder Heizkreise sind am Verteiler nicht eindeutig beschriftet. Die Aufnahme vor Ort gehört deshalb zur fachgerechten Leistung.

Ausgangspunkt ist die raumweise Heizlastberechnung nach DIN EN 12831. Sie legt fest, welche Heizleistung jeder Raum unter den angesetzten Bedingungen benötigt. Die Verbraucherzentrale beschreibt den Ablauf des hydraulischen Abgleichs so, dass der Bedarf zunächst raumweise ermittelt und anschließend auf die Anlage übertragen wird. Erst daraus lassen sich passende Einstellwerte für die Heizkreise ableiten.

Die Eingangsgrößen aus dem Gebäude

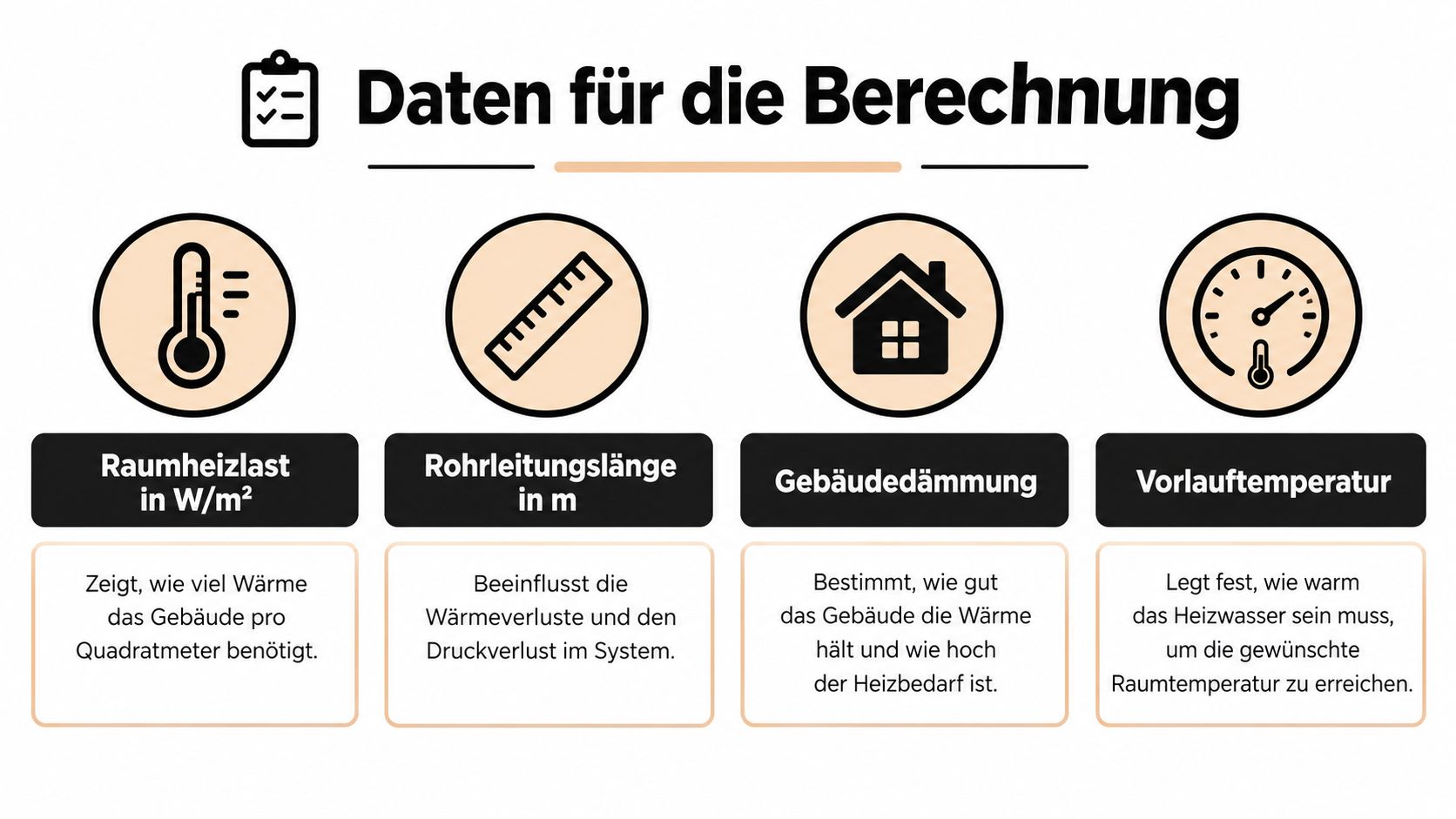

Für eine belastbare Auslegung werden mehrere Datenquellen zusammengeführt. Die Raumfläche allein reicht nicht, weil sie die Wärmeverluste nur unvollständig abbildet.

• Raumweise Heizlast: Sie bestimmt die erforderliche Heizleistung des einzelnen Raums.
• Raumgeometrie: Länge, Breite, Höhe und angrenzende Räume ordnen die wärmeübertragenden Flächen ein.
• Gebäudehülle: Außenwände, Fenster, Decken, Böden und Dämmung beeinflussen den Wärmeverlust.
• Raumnutzung: Bad, Schlafzimmer, Wohnraum und Nebenräume können unterschiedliche Solltemperaturen haben.
• Temperaturspreizung: Vorlauf- und Rücklauftemperatur legen mit der Heizleistung die benötigte Wassermenge fest.

Die Daten der Heizkreise

Am Verteiler müssen die Kreise eindeutig den Räumen zugeordnet werden. Erfasst werden unter anderem Rohrdurchmesser, Heizregisterfläche und die tatsächliche Zuordnung der Kreise. Ist die Rohrlänge unbekannt, lässt sie sich über die Verteilerkennzeichnung, die Anzahl der Rollen Verlege-Rohr im Montageprotokoll oder einen Durchflusstest je Kreis plausibilisieren. Bei unklaren Unterlagen hilft eine Anlagenaufnahme mit dokumentierten Vorher-Nachher-Werten.

Randzonen an großen Fensterflächen können einen anderen Wärmebedarf haben als innenliegende Flächen. Auch ein dicker Bodenbelag verändert die Wärmeabgabe, selbst wenn der Rohrabstand gleich bleibt. Diese Angaben gehören in die Berechnung und dürfen nicht erst bei der Einstellung am Verteiler berücksichtigt werden.

Eine Berechnung, die nur Raumgröße und Verteilerstellung kennt, ist keine vollständige Bestandsaufnahme.

Was der Betrieb vor Ort prüft

Der SHK-Fachbetrieb kontrolliert Wärmeerzeuger, Pumpe, Verteiler und Regelung. Danach identifiziert er die Heizkreise, prüft Stellventile und kontrolliert die Durchflussanzeigen auf Funktion und Ablesbarkeit. Die Aufnahmen müssen mit den späteren Berechnungsunterlagen übereinstimmen.

Pauschale Durchflusswerte für alle Räume sind daher kritisch. Für eine nachvollziehbare Auslegung und eine mögliche BEG-Förderung müssen die Einstellwerte aus den Raum- und Anlagendaten hervorgehen. Bei einer älteren Anlage reicht „nur nach Verteiler einstellen“ nicht aus.

Der Rechenweg zu Volumenstrom und Druckverlust

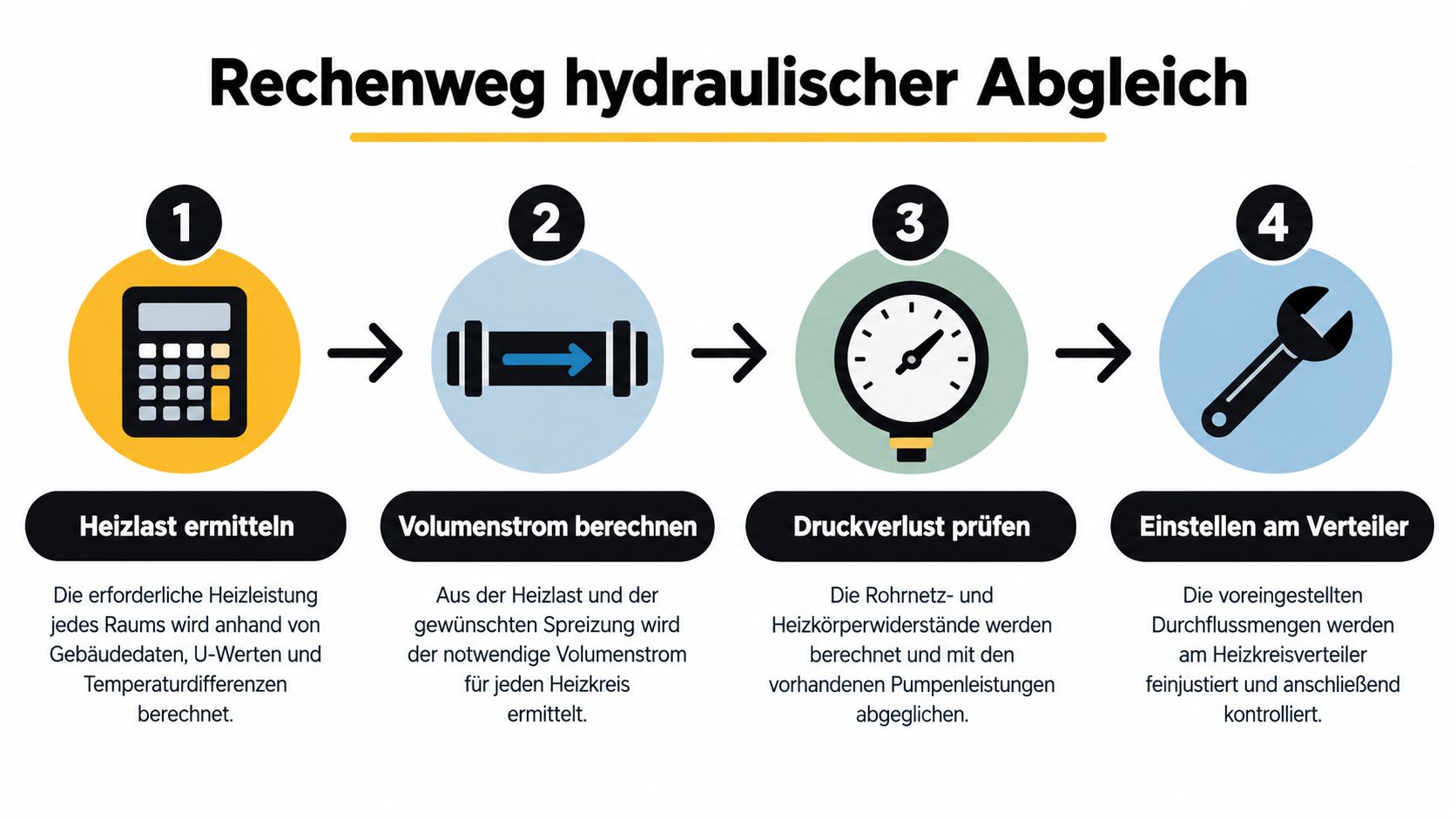

Der Rechenweg lässt sich auf eine klare technische Kette zurückführen. Zuerst wird ermittelt, wie viel Wärme ein Raum braucht. Anschließend wird diese Leistung in die erforderliche Wassermenge übersetzt. Zum Schluss wird geprüft, welchen Druckverlust der jeweilige Heizkreis verursacht und ob die Pumpe den ungünstigsten Kreis ausreichend versorgt.

Schritt eins beginnt mit der Heizlast

Für jeden Raum wird die erforderliche Heizleistung aus den Gebäudedaten bestimmt. Die raumweise Heizlast nach DIN EN 12831 berücksichtigt nicht nur die Fläche, sondern die relevanten Wärmeverluste der Gebäudehülle und die angesetzten Raumbedingungen. Das Ergebnis ist die Zielgröße, die der zugehörige Heizkreis abdecken muss.

An dieser Stelle zeigt sich, warum eine pauschale Einstellung nicht genügt. Zwei Räume mit gleicher Fläche können unterschiedliche Heizlasten haben, etwa wegen verschiedener Außenflächen, Fenster oder darüberliegender Bauteile. Die gleiche Durchflussmenge wäre dann nicht automatisch passend.

Schritt zwei übersetzt Leistung in Wassermenge

Die benötigte Wassermenge hängt von der Heizleistung und der Temperaturspreizung zwischen Vorlauf und Rücklauf ab. Je kleiner die Spreizung gewählt wird, desto mehr Heizwasser kann für dieselbe Leistung erforderlich sein. Der Fachbetrieb berechnet daraus den erforderlichen Volumenstrom für jeden Heizkreis.

Dieser Wert wird nicht isoliert betrachtet. Er muss zur Rohrlänge, zum Rohrquerschnitt und zur geplanten Vorlauftemperatur passen. Ein Heizkreis kann rechnerisch die richtige Wassermenge benötigen, aber wegen eines hohen Druckverlusts trotzdem nicht ausreichend versorgt werden, wenn die Pumpe oder die Einstellwerte nicht dazu passen.

Schritt drei prüft den Druckverlust

Der Druckverlust entsteht durch die Rohrreibung, Bögen, Anschlussstücke, Ventile und den Verteiler. Für die Auslegung ist vor allem der ungünstigste Heizkreis wichtig. Er bestimmt, welchen Förderdruck die Umwälzpumpe mindestens bereitstellen muss, damit auch dieser Kreis den berechneten Volumenstrom erhält.

Zu hoher Druck ist ebenfalls kein Qualitätsmerkmal. Er kann kurze Kreise überversorgen, Strömungsgeräusche begünstigen und die Pumpe unnötig belasten. Deshalb werden die einzelnen Kreise so eingestellt, dass die hydraulische Verteilung zusammenpasst, statt die gesamte Anlage einfach mit maximalem Pumpendruck zu betreiben.

Schritt vier wird am Verteiler umgesetzt

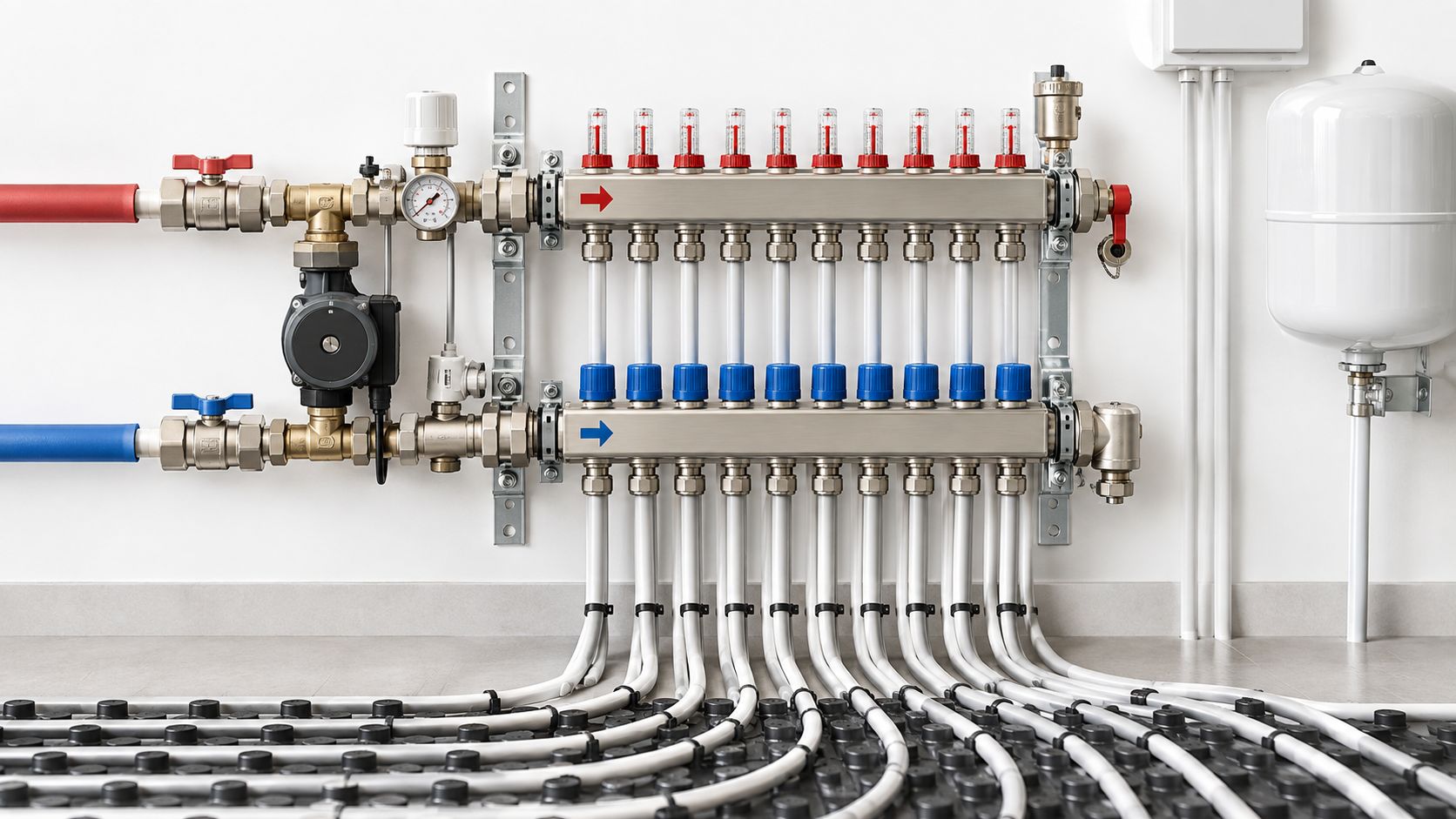

Am Verteiler werden die berechneten Volumenströme eingestellt. Danach wird die Pumpenförderhöhe passend zur Anlage justiert und die Heizkurve an das Gebäude angepasst. Die Heizkurve darf nicht unabhängig von den Heizkreisen betrachtet werden, weil sie festlegt, mit welcher Vorlauftemperatur die Anlage auf die Außentemperatur reagiert.

Eine fachgerechte Dokumentation enthält mindestens die Zuordnung von Raum und Heizkreis, den berechneten Volumenstrom, die Einstellwerte und die angepasste Heizkurve. Für förderrelevante Vorhaben ist diese Kette besonders wichtig, weil ein Foto vom Verteiler allein die Planung nicht ersetzt.

Die praktische Abfolge wird im folgenden Video anschaulich ergänzt:

Software und Tools für die Heizlastberechnung

Ein Online-Rechner kann helfen, ein Thema grob zu verstehen. Er ersetzt aber keine raumweise Bestandsaufnahme, wenn Rohrlängen, Bodenaufbau, Verlegeabstände und Förderanforderungen berücksichtigt werden müssen. Viele kostenlose Werkzeuge arbeiten mit vereinfachten Annahmen und liefern deshalb eher eine Orientierung als ein prüffähiges Berechnungsprotokoll.

Professionelle SHK- und Planungssoftware verbindet Gebäudedaten mit Heizflächen, Rohrnetz und Einstellwerten. Entscheidend ist nicht der Name des Programms, sondern ob die Eingaben nachvollziehbar sind und ob das Ergebnis zur konkreten Fußbodenheizung passt.

Woran Sie ein gutes Protokoll erkennen

Ein brauchbares Protokoll nennt nicht nur einen Gesamtwert für das Gebäude. Es ordnet jeden Raum einem Heizkreis zu und weist die relevanten Eingangs- und Ergebnisgrößen aus. Dazu gehören die Raumheizlast, der Heizkreis, die Rohrlänge oder die zugrunde gelegten Rohrdaten, der berechnete Volumenstrom und die Einstellposition am Verteiler.

Achten Sie außerdem auf die Vorlauftemperatur, die Temperaturspreizung und die Pumpeneinstellung. Wenn lediglich steht, dass der Verteiler „optimiert“ wurde, ohne einzelne Heizkreise und Werte zu benennen, fehlt die technische Nachvollziehbarkeit.

Worauf ich bei der Übergabe achte: Die Berechnung muss zur Anlage passen, und die Einstellung muss aus der Berechnung wiedererkennbar sein.

Für kleinere Projekte kann eine sauber aufgebaute Tabelle ausreichend sein, wenn die Daten vollständig erfasst und die Rechenschritte prüfbar sind. Bei komplexeren Bestandsanlagen reduziert spezialisierte Software Übertragungsfehler zwischen Heizlast, Volumenstrom, Verteiler und Übergabeprotokoll. Entscheidend bleibt jedoch der Fachmann, der die Eingaben prüft. Eine Software erkennt nicht automatisch, ob ein Raum im Plan anders genutzt wird oder ob ein Heizkreis am Verteiler falsch beschriftet ist.

Förderung und Wirtschaftlichkeit im Bestand

Der hydraulische Abgleich ist im Bestand sowohl eine technische als auch eine finanzielle Entscheidung. Die Förderung setzt dabei nicht auf eine grobe Optimierung, sondern auf eine nachvollziehbare Auslegung. Für die Heizungsoptimierung wird in Deutschland ein Zuschuss von 15 % genannt. Wird die Maßnahme in einen individuellen Sanierungsfahrplan eingebunden, kommt ein 5-%-Bonus hinzu, wie Finanztip zur Förderung des hydraulischen Abgleichs zusammenfasst.

Diese Förderlogik verändert die Frage, welche Berechnung sinnvoll ist. Für die BEG-Heizungsoptimierung ist Verfahren B beziehungsweise ein gleichwertiges Verfahren erforderlich. Das bedeutet eine raumweise Heizlastberechnung statt einer Einstellung nach Faustregel. Zusätzlich müssen bei der Fußbodenheizung die Durchflusswerte je Heizkreis und die angepasste Heizkurve dokumentiert werden.

Für welche Gebäude die Förderung relevant ist

Die genannte Förderung richtet sich bei Bestandsgebäuden an Wohngebäude mit höchstens fünf Wohneinheiten. Für Nichtwohngebäude wird eine beheizte Fläche bis 1.000 m² genannt. Die konkreten Voraussetzungen sollten vor Auftrag und Antrag geprüft werden, weil Förderprogramme und technische Anforderungen sich ändern können.

Gerade bei älteren Fußbodenheizungen ist die Prüfung sinnvoll, wenn anschließend eine Wärmepumpe geplant wird. Eine Wärmepumpe arbeitet besonders dann passend zum Gebäude, wenn Heizlast, Heizflächen, Volumenströme und Vorlauftemperatur gemeinsam betrachtet werden. Der Abgleich ist deshalb kein isolierter Verteilertermin, sondern Teil der Systemplanung.

Kosten gegen Nutzen abwägen

Für ein Einfamilienhaus nennt co2online typische Kosten von 650 bis 1.250 Euro, abhängig davon, ob beispielsweise Ventile oder Pumpen erneuert werden müssen. Der tatsächliche Aufwand hängt vom Zustand des Verteilers, der Vollständigkeit der Unterlagen, der Anzahl der Heizkreise und der erforderlichen Nachrüstung ab.

Die Wirtschaftlichkeit entsteht nicht allein durch eine mögliche Fördersumme. Ein korrekt eingestelltes System kann die Pumpenleistung bedarfsgerechter wählen, die Wärme gleichmäßiger verteilen und eine unnötig hohe Vorlauftemperatur vermeiden. Bei einer geplanten Wärmepumpe ist eine passende niedrige Systemtemperatur besonders relevant, weil die Auslegung der gesamten Anlage darauf abgestimmt werden muss.

Die Rechnung sollte deshalb drei Ebenen enthalten:

• Technik: Welche Heizkreise, Pumpen, Ventile oder Regelungen müssen tatsächlich bearbeitet werden?
• Nachweis: Sind raumweise Heizlast, Volumenströme und Heizkurve dokumentiert?
• Förderung: Ist das Gebäude förderfähig, und sind die Bedingungen vor Beginn der Maßnahme geklärt?

Ein günstiger Pauschaltermin kann attraktiv wirken, reicht aber nicht unbedingt für Verfahren B. Umgekehrt ist eine detaillierte Berechnung nicht automatisch wirtschaftlich, wenn die Anlage anschließend nicht eingestellt oder die Pumpe nicht angepasst wird. Die Leistung muss von der Datenerfassung bis zur Dokumentation zusammenpassen.

Der Weg zur perfekt abgeglichenen Fußbodenheizung

Beginnen Sie nicht mit der Frage, welche Stellung der Durchflussmesser braucht. Beginnen Sie mit den Unterlagen und der Datenaufnahme. Ein qualifizierter Betrieb sollte klären, welche Räume zu welchen Heizkreisen gehören, welche Heizlasten vorliegen und ob Rohrlängen, Verlegeabstände sowie Bodenaufbauten ausreichend bekannt sind.

Danach folgt die Berechnung von Volumenstrom und Druckverlust. Erst diese Werte führen zu den Einstellungen am Verteiler und zur passenden Pumpenleistung. Die Heizkurve wird an das Gebäude angepasst, nicht einfach nach einem Standardwert übernommen.

Was am Ende dokumentiert sein sollte

• Raumweise Heizlast: Jeder Raum muss mit seinem Wärmebedarf nachvollziehbar sein.
• Heizkreiszuordnung: Der Plan muss zeigen, welcher Kreis welchen Raum versorgt.
• Volumenstrom je Heizkreis: Die Einstellwerte müssen aus der Berechnung hervorgehen.
• Heizkurve und Pumpeneinstellung: Die Regelung muss zur Auslegung passen.
• Ausführung: Der Betrieb sollte festhalten, welche Einstellungen tatsächlich vorgenommen wurden.

Ein hydraulischer Abgleich bleibt nur dann wirksam, wenn die Anlage später nicht durch Umbauten, neue Bodenbeläge oder veränderte Regelungseinstellungen aus dem Gleichgewicht gerät. Lassen Sie die Funktion deshalb im Rahmen einer Wartung kontrollieren, besonders vor einer Wärmeerzeuger-Umstellung oder wenn einzelne Räume dauerhaft zu warm oder zu kalt bleiben.

Für Hausbesitzer in den Regionen Reinheim, Darmstadt, Odenwald, Krefeld, Moers und Umgebung kann Charles Wärme + Kälte die Heizlasten und erforderlichen Wassermengen je Heizkreis ermitteln sowie Verteiler, Ventile und Pumpe aufeinander abstimmen. Vereinbaren Sie eine Vor-Ort-Beratung und lassen Sie vor Beginn klären, welche Berechnung, Einstellung und Förderdokumentation Ihre Fußbodenheizung tatsächlich benötigt.
