Multisplit Klimaanlage Funktionsweise erklärt

Im Schlafzimmer ist es nachts zu warm, im Homeoffice steigt die Raumtemperatur schon am Vormittag, während das Wohnzimmer am Abend eher beheizt werden soll. Genau in solchen Bestandsgebäuden stellt sich die Frage, ob mehrere einzelne Klimageräte nötig sind oder ein gemeinsames Außengerät mehrere Räume versorgen kann. Die Antwort liefert die Multisplit-Klimaanlage.

Die Multisplit-Klimaanlage Funktionsweise lässt sich ohne Fachchinesisch erklären, wenn man sie Schritt für Schritt betrachtet. Ein Außengerät verbindet sich mit mehreren Innengeräten, die jeweils separat geregelt werden können. Bei Bosch lassen sich in Deutschland bis zu fünf Inneneinheiten an eine Außeneinheit anschließen, wie die technische Erklärung zur Funktionsweise von Klimaanlagen beschreibt.

Inhaltsverzeichnis

• Wenn ein Außengerät für mehrere Räume arbeiten soll
• Die Außeneinheit als gemeinsames Zentrum
• Die Innengeräte in den Räumen
• Leitungen und Kommunikation

• Schritt eins, Verdampfen
• Schritt zwei, Verdichten
• Schritt drei, Kondensieren
• Schritt vier, Entspannen
• Was im Heizbetrieb passiert

• Drei typische Betriebszustände

• Kennzahlen richtig einordnen
• Teillast ist nicht automatisch ein Nachteil

Wenn ein Außengerät für mehrere Räume arbeiten soll

In einer Doppelhaushälfte in Südhessen kann der Bedarf je nach Raum stark wechseln. Im Schlafzimmer der Eltern sollen nachts angenehme 19 °C herrschen, im Homeoffice tagsüber etwa 22 °C. Das selten genutzte Kinderzimmer braucht nur gelegentlich Leistung, während das Wohnzimmer am Abend eventuell beheizt werden soll. Eine einzelne Split-Klimaanlage passt dazu nur eingeschränkt, weil ihr Außengerät fest mit einem Innengerät verbunden ist.

Eine Multisplit-Anlage bündelt mehrere Innengeräte an einer gemeinsamen Außeneinheit. Schlafzimmer, Büro, Kinderzimmer und Wohnzimmer lassen sich jeweils separat regeln. Dadurch kann ein Raum aktiv gekühlt werden, während ein anderer gerade keinen Bedarf anmeldet. Bei geringem Bedarf fährt die Anlage ihre Leistung herunter, statt alle Räume gleich stark zu versorgen.

Die Außeneinheit verteilt dabei keine einheitliche Luft wie eine zentrale Lüftung. Die Raumluft bleibt in den jeweiligen Zimmern. Jedes Innengerät nimmt Wärme aus der Raumluft auf oder gibt Wärme an sie ab. Das Kältemittel transportiert diese Energie über die Leitungen zur Außeneinheit. Im Heizbetrieb wird Wärme aus der Außenluft aufgenommen und in die Räume übertragen. Dieses geschlossene Kreislaufprinzip erläutert auch Bosch in seinem Ratgeber zur Klimaanlagentechnik.

Praxisregel: Je unterschiedlicher die Nutzung der Räume, desto wichtiger ist eine passende Auslegung von Innengeräten, Außengerät und Regelung.

Die Anzahl angeschlossener Räume allein sagt daher wenig über den späteren Komfort aus. Entscheidend ist, wie sich die Anlage bei gleichzeitigem, wechselndem oder sehr kleinem Bedarf verhält. Das beeinflusst auch den Stromverbrauch im Alltag.

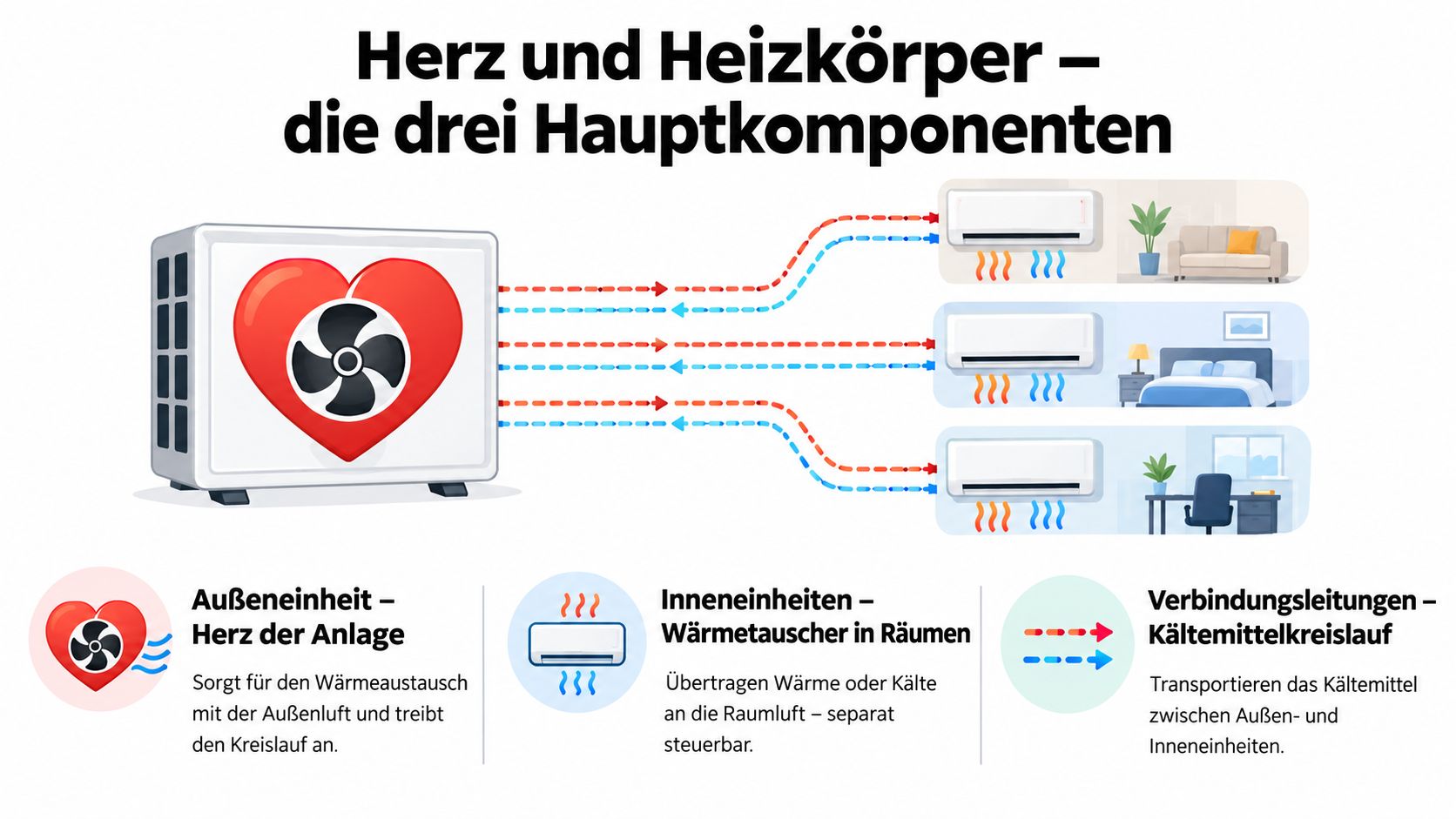

Aufbau einer Multisplit-Anlage

Eine Multisplit-Anlage verbindet drei technische Bereiche: die Außeneinheit, mehrere Innengeräte und das Leitungsnetz dazwischen. Erst ihr Zusammenspiel ermöglicht die getrennte Regelung mehrerer Räume.

Die Außeneinheit als gemeinsames Zentrum

In der Außeneinheit arbeiten unter anderem der Verdichter, ein Wärmetauscher, das Expansionsorgan und die Inverterelektronik. Der Verdichter hält das Kältemittel im Umlauf. Die Inverterregelung passt seine Leistung an den aktuellen Bedarf an. Bei Teillast läuft die Anlage dadurch mit geringerer Leistung, statt ständig zwischen voller Leistung und Stillstand zu wechseln.

Die Außeneinheit wirkt dabei wie eine gemeinsame Energiezentrale. Sie erzeugt Wärme oder Kälte nicht einfach selbst, sondern verschiebt Wärme zwischen Innen- und Außenbereich.

Die Innengeräte in den Räumen

Jedes Innengerät enthält einen eigenen Wärmetauscher, Ventilator, eine Regelplatine und ein elektronisches Expansionsventil. Je nach Raum und Montage eignen sich Wandgeräte, Truhengeräte, Kassetten oder Deckengeräte.

Ein Temperaturfühler erfasst die Raumtemperatur und vergleicht sie mit dem eingestellten Sollwert. Daraus entsteht eine Leistungsanforderung an die Außeneinheit. Ein wenig genutztes Schlafzimmer meldet somit einen anderen Bedarf als ein sonniges Homeoffice. Im Mehrraumbetrieb werden diese Anforderungen laufend zusammengeführt.

Leitungen und Kommunikation

Zwischen Außen- und Innengeräten verlaufen Kältemittelleitungen sowie elektrische Steuerleitungen. Das Kältemittel transportiert die Energie, während die Steuerleitungen Betriebszustände und Leistungsanforderungen übermitteln. Die Anlage kann ihre verfügbare Leistung deshalb auf mehrere Räume verteilen.

Die Leitungsführung bestimmt den Montageaufwand. Ein gemeinsames Außengerät reduziert sichtbare Technik an der Fassade, die Wege zu den Räumen müssen jedoch geplant, gedämmt und fachgerecht angeschlossen werden. In deutschen Wohngebäuden entscheidet diese Planung mit darüber, ob mehrere Räume auch bei wechselnder Nutzung ruhig und effizient versorgt werden.

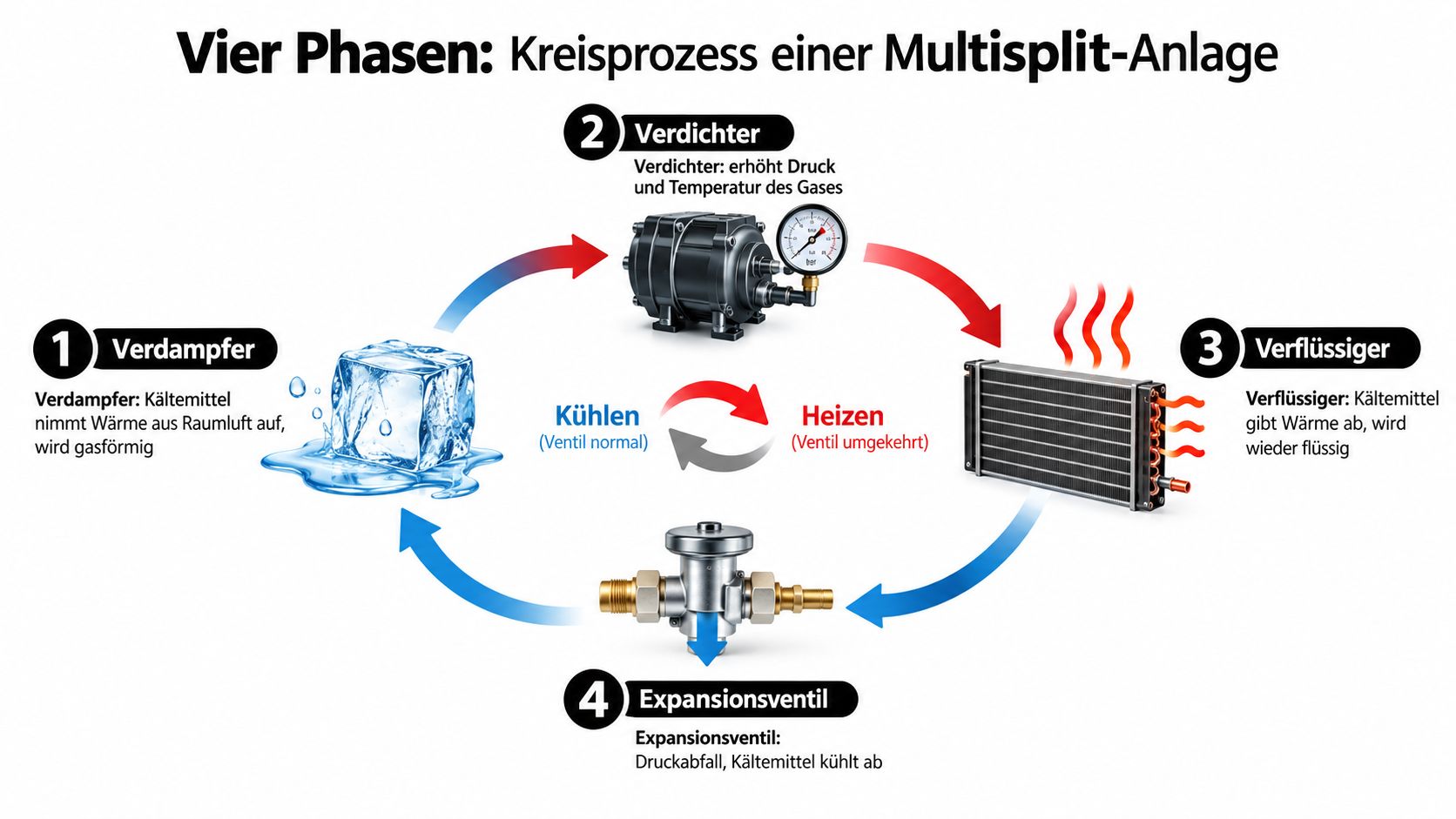

Der Kältekreis und das Umschalten zwischen Kühlen und Heizen

Im Inneren arbeitet eine Multisplit-Anlage mit einem reversiblen Kältekreis. Die vier thermodynamischen Grundschritte heißen Verdampfen, Verdichten, Kondensieren und Entspannen. Deutsche Fachinformationen beschreiben diesen Ablauf als Umluftprinzip, bei dem das Innengerät Raumluft ansaugt, Wärme entzieht und die abgekühlte Luft wieder in den Raum bläst, wie Netzsieger bei der Erklärung von Multisplit-Systemen erläutert.

Schritt eins, Verdampfen

Im Kühlbetrieb strömt das kalte Kältemittel durch den Wärmetauscher des Innengeräts. Die Raumluft ist wärmer als das Kältemittel. Deshalb geht Wärme aus der Raumluft in das Kältemittel über. Das Kältemittel verdampft dabei, es wird also gasförmig.

Gleichzeitig kann Feuchtigkeit aus der Raumluft am kalten Wärmetauscher kondensieren. Das erklärt, warum eine Klimaanlage neben dem Kühlen auch entfeuchten kann.

Schritt zwei, Verdichten

Das gasförmige Kältemittel gelangt zum Verdichter in der Außeneinheit. Der Verdichter erhöht den Druck des Gases. Mit dem steigenden Druck steigt auch seine Temperatur.

Schritt drei, Kondensieren

Im Außengerät gibt das nun heiße Kältemittel Wärme an die Außenluft ab. Es kühlt dabei ab und wird wieder flüssig. Die entzogene Raumwärme ist damit nach außen transportiert.

Schritt vier, Entspannen

Das flüssige Kältemittel passiert das Expansionsventil. Der Druck fällt, das Kältemittel kühlt stark ab und kann im Innengerät erneut Wärme aufnehmen. Der Kreislauf beginnt von vorn.

Was im Heizbetrieb passiert

Ein 4-Wege-Umschaltventil kehrt die Fließrichtung des Kältemittels um. Dadurch tauschen Verdampfer und Kondensator ihre Aufgaben. Das Außengerät nimmt dann Wärme aus der Außenluft auf, auch wenn diese deutlich kälter als die Raumluft ist. Das Innengerät gibt die transportierte Wärme an den Raum ab.

Damit wird die Multisplit-Anlage zur Luft-Luft-Wärmepumpe. Die BAFA-Informationen zur Klima- und Kältetechnik machen zugleich deutlich, dass für eine mögliche Förderung der Heizbetrieb und die technischen Anforderungen der konkreten Gerätekombination entscheidend sind.

Steuerung und Betriebsarten im Mehrraumbetrieb

Die Regelung muss mehrere Räume mit unterschiedlichen Anforderungen koordinieren. Jedes Innengerät erfasst seine Raumtemperatur, vergleicht sie mit dem eingestellten Sollwert und meldet den Bedarf an die Außeneinheit.

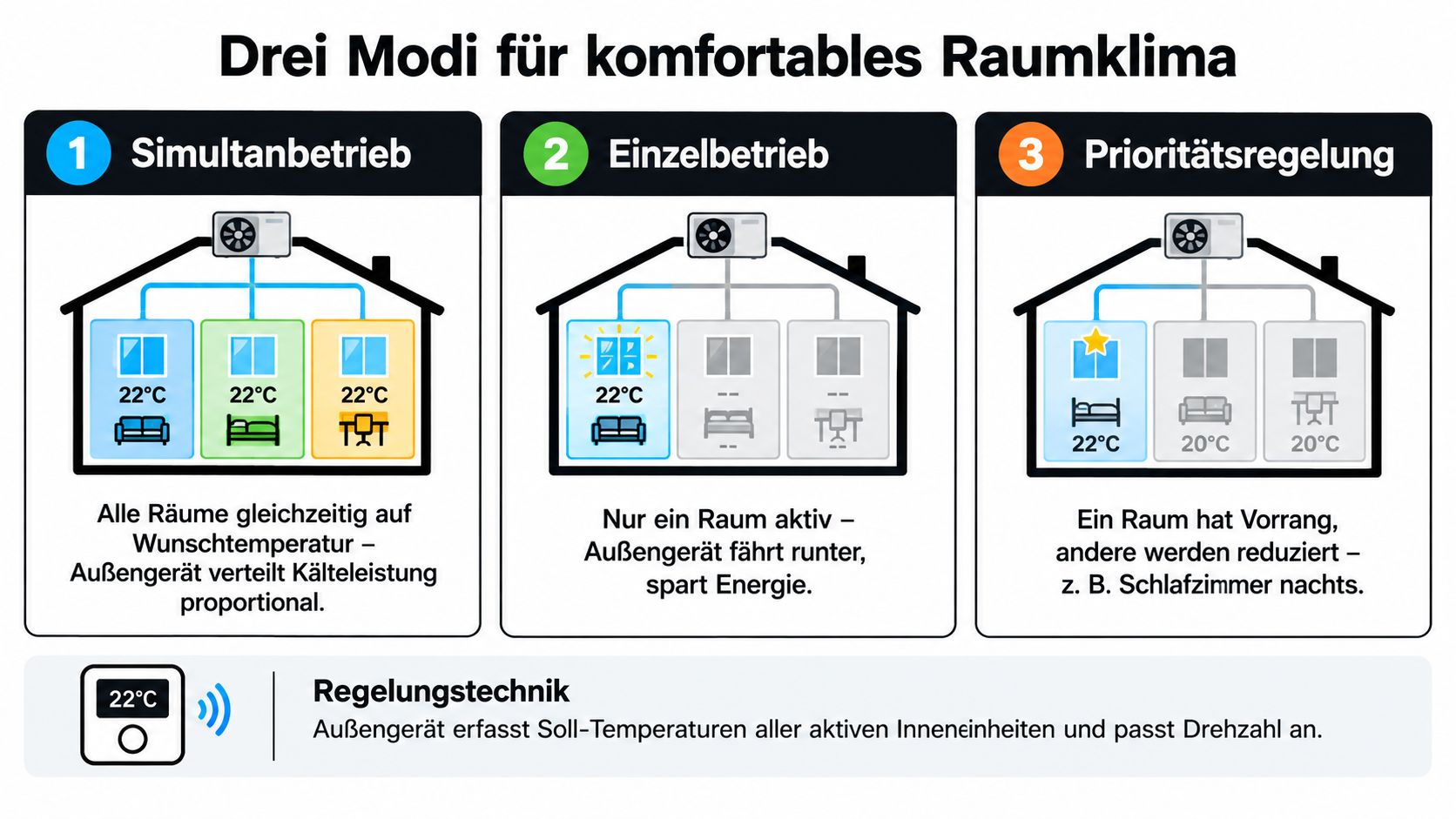

Drei typische Betriebszustände

Simultanbetrieb: Mehrere Räume werden zur selben Zeit gekühlt oder geheizt. Die elektronischen Expansionsventile dosieren den Kältemittelstrom für die einzelnen Innengeräte. Das Außengerät passt die Verdichterleistung an die Summe der Anforderungen an.

Einzelbetrieb: Nur ein Raum fordert Leistung an. Das Außengerät arbeitet dann im Teillastbereich und reduziert seine Leistung, sobald die gewünschte Raumtemperatur erreicht ist.

Prioritätsregelung: Manche Anlagen oder Steuerungen behandeln einen Raum vorrangig. Das kann beispielsweise das Schlafzimmer in der Nacht sein. Andere Innengeräte werden dann zurückgenommen oder warten, bis wieder Leistung verfügbar ist.

Die konkrete Steuerlogik hängt vom Gerät ab. Bei vielen klassischen Multi-Split-Systemen können die angeschlossenen Innengeräte grundsätzlich nur gemeinsam kühlen oder gemeinsam heizen. Ein Wohnzimmer kann dann nicht einfach heizen, während das Schlafzimmer gleichzeitig kühlt. Systeme mit echter Wärmerückgewinnung gehören in eine andere technische Klasse und müssen ausdrücklich dafür ausgelegt sein.

Der Inverterverdichter ist für den Komfort wichtig, weil er seine Drehzahl bedarfsgerecht verändert. Er muss nicht bei jeder kleinen Temperaturabweichung mit voller Leistung starten. Trotzdem kann eine falsche Gerätekombination die Vorteile zunichtemachen, etwa wenn Außengerät, Rohrnetz und Innengeräte nicht zu den realen Raumlasten passen.

Praxisbeispiele aus Wohnung und kleinem Gewerbe

Eine Drei-Zimmer-Wohnung zeigt den typischen Vorteil besonders klar. Das Schlafzimmer wird nachts gekühlt, das Homeoffice tagsüber und das Gästezimmer nur gelegentlich. Eine Multisplit-Anlage kann diese Räume an ein gemeinsames Außengerät anbinden, während das selten genutzte Zimmer meist ausgeschaltet bleibt.

Die passende Leistung lässt sich nicht seriös allein aus der Raumanzahl ableiten. Sonneneinstrahlung, Fensterflächen, Dämmstandard, Personen, Geräte und gewünschte Raumtemperatur beeinflussen die Kühllast. Für den Heizbetrieb zählt zusätzlich, wie viel Wärme der Raum bei niedrigen Außentemperaturen benötigt.

Im kleinen Gewerbe kann die gemeinsame Außeneinheit die Fassadengestaltung vereinfachen. Ein Friseursalon hat möglicherweise einen dauerhaften Kühlbedarf im Kundenbereich, während ein Nebenraum nur zeitweise temperiert wird. Eine Praxis kann von getrennten Innengeräten profitieren, weil Empfang und Behandlungsräume unterschiedliche Nutzungszeiten haben.

Eine Single-Split-Lösung bleibt sinnvoll, wenn nur ein Raum dauerhaft klimatisiert werden soll. Multisplit spielt seine Stärke dort aus, wo mehrere Räume mit teilweise überlappender Nutzung versorgt werden sollen und mehrere Außengeräte baulich, optisch oder technisch unerwünscht sind.

Effizienz, Teillast und reale Leistungszahl

Die Effizienz einer Klimaanlage hängt nicht nur vom Datenblatt ab. Im Alltag läuft ein Mehrraumsystem häufig nicht mit voller Leistung, sondern mit wechselnder oder geringer Last. Genau deshalb ist die Frage wichtig, was passiert, wenn nur ein Innengerät aktiv ist.

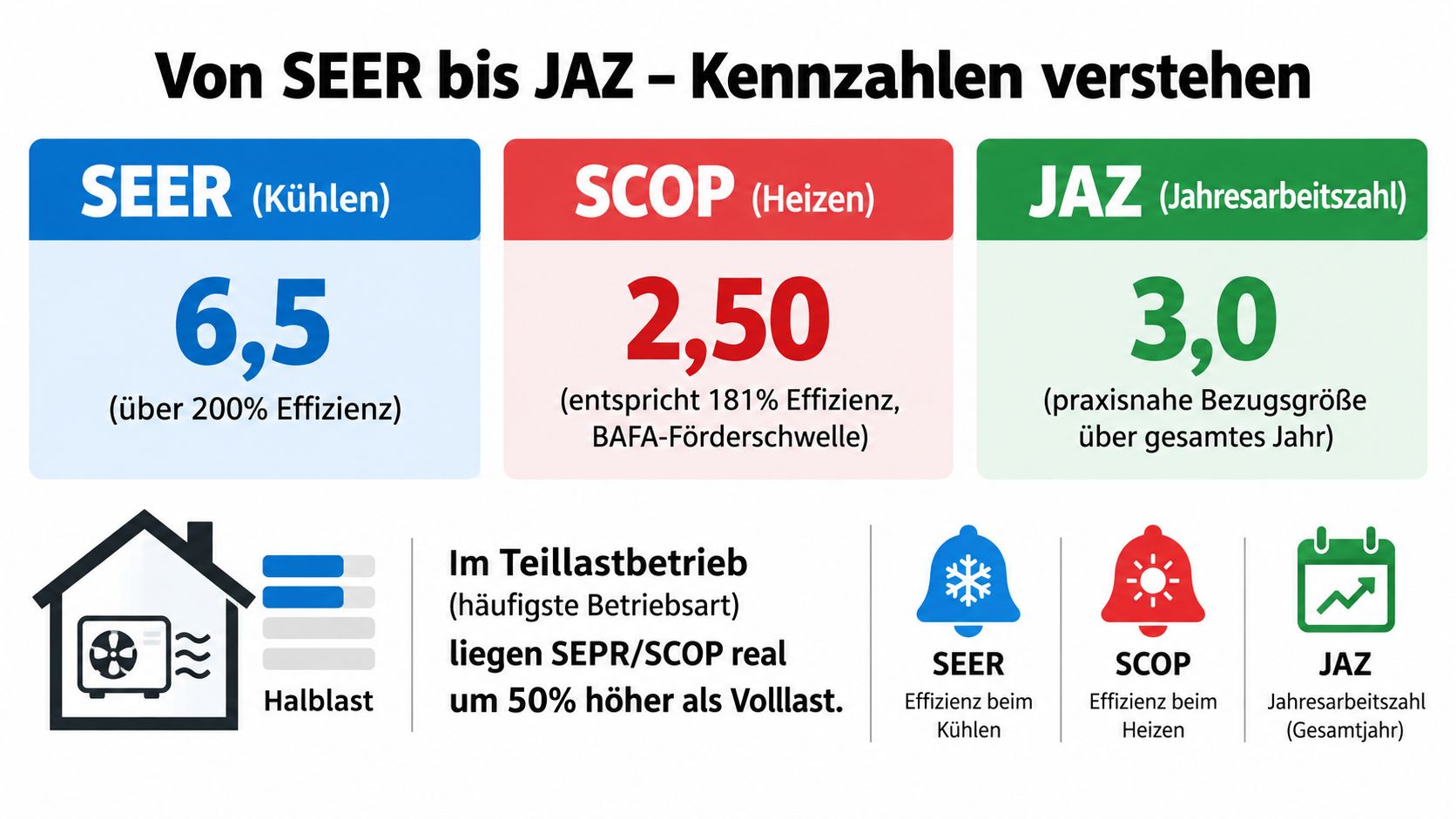

Kennzahlen richtig einordnen

SEER beschreibt die saisonale Effizienz im Kühlbetrieb. SCOP bezieht sich auf die saisonale Effizienz beim Heizen. Die Jahresarbeitszahl, kurz JAZ, setzt die über das Jahr abgegebene Heizenergie ins Verhältnis zur eingesetzten elektrischen Energie.

Für Luft-Luft-Wärmepumpen gelten in Deutschland bestimmte Effizienzanforderungen. Bei Geräten bis 12 kW ist eine jahreszeitbedingte Raumheizungs-Energieeffizienz von mindestens 181 % erforderlich, zusätzlich wird eine Jahresarbeitszahl von mindestens 3,0 als Nachweisgrösse genannt. Bei Anlagen über 12 kW liegt die Effizienzanforderung bei mindestens 150 %, wie die Übersicht zu den Anforderungen an Split-Klimaanlagen ausführt.

Teillast ist nicht automatisch ein Nachteil

Wenn nur das Schlafzimmer Wärme anfordert, muss das Außengerät nicht die gesamte angeschlossene Nennleistung bereitstellen. Der Verdichter moduliert herunter, und das aktive Innengerät erhält nur den benötigten Kältemittelstrom. Das kann effizient sein, sofern die Anlage für diesen Betriebszustand ausgelegt ist.

Problematisch wird es bei stark unterschiedlichen Lasten. Ein sonniges Homeoffice kann hohe Kühlleistung verlangen, während ein schattiges Gästezimmer kaum Bedarf hat. Lange Leitungswege, Höhenunterschiede, verschmutzte Wärmetauscher und falsch eingestellte Luftmengen können die reale Effizienz zusätzlich verschieben.

Wichtig für die Praxis: Eine Multisplit-Anlage wird nicht dadurch effizient, dass möglichst viele Innengeräte angeschlossen werden. Entscheidend ist, ob das System zum tatsächlichen Nutzungsprofil passt.

Eine sorgfältige Planung berücksichtigt deshalb den Einzelbetrieb ebenso wie den Mehrraumbetrieb. Besonders bei der Heizfunktion sollte der Fachbetrieb prüfen, welche Leistung bei den zu erwartenden Betriebszuständen tatsächlich verfügbar bleibt.

Förderfähigkeit und Kältemittel bis 2026

Wer eine Multisplit-Anlage als reine Kühlung kauft, darf die Förderlogik nicht mit einer Heizungsförderung verwechseln. Relevant wird die Anlage im Förderkontext vor allem dann, wenn sie als Luft-Luft-Wärmepumpe zum Heizen eingesetzt wird und die geforderte Gerätekombination die technischen Bedingungen erfüllt.

Die BAFA nennt für Split- und Multisplit-Klimageräte bestimmte Kältemittel. Förderfähig sind nach den genannten Vorgaben unter anderem Propan R-290 und Isobutan R-600a. Für stationäre Kälte- und Klimaanlagen mit nicht-halogenierten Kältemitteln ist die Förderung bis Ende 2026 vorgesehen, wie die BAFA-Information zur Klimaförderung beschreibt.

Die Kältemittelwahl beeinflusst nicht nur einen Förderantrag. Sie wirkt sich auch auf die Geräteauswahl, die Sicherheitsanforderungen, die zulässige Füllmenge, die Aufstellung und die Wartung aus. Gerade bei brennbaren Kältemitteln wie Propan muss der Fachbetrieb die vom Hersteller vorgegebenen Montage- und Sicherheitsbedingungen einhalten.

Für Eigentümer bedeutet das: Erst die konkrete Kombination aus Außengerät und Innengeräten prüfen, dann Förderfähigkeit bewerten. Ein allgemeines Etikett wie „Multisplit“ reicht dafür nicht aus.

Wann Multisplit die richtige Wahl ist und nächste Schritte

Die Entscheidung lässt sich an wenigen praktischen Fragen festmachen. Eine Single-Split-Anlage passt, wenn ein einzelner Raum zuverlässig gekühlt oder beheizt werden soll. Multisplit ist sinnvoll, wenn mehrere Räume getrennte Regelung benötigen und eine gemeinsame Außeneinheit baulich besser passt. Grössere Systeme aus dem gewerblichen Bereich sind im normalen Einfamilienhaus oft unnötig komplex.

Vor der Beauftragung sollte ein Fachbetrieb jeden Raum separat bewerten. Für die Heizlast kann eine Berechnung nach DIN EN 12831 erforderlich sein, für die Kühlung eine Kühllastberechnung. Ein Vor-Ort-Termin klärt ausserdem die Position der Außeneinheit, Leitungswege, Kondensatführung, Wanddurchführungen und den elektrischen Anschluss.

Planen Sie auch spätere Änderungen ein. Leitungslängen und Höhenunterschiede können die zulässige Kombination begrenzen. Eine Erweiterung ist nicht automatisch möglich, nur weil am Außengerät noch ein Anschluss frei wirkt. Herstellerlisten und die tatsächliche Leistungsbilanz müssen zusammenpassen.

Für Eigentümer in Reinheim, Darmstadt, dem Odenwald, Krefeld, Moers, Kempen und Umgebung empfiehlt sich ein Vergleich mehrerer Angebote. Lassen Sie dabei nicht nur den Gerätepreis nennen, sondern auch Auslegung, Montage, Inbetriebnahme, Wartung und eine mögliche Förderprüfung ausweisen. Charles Wärme + Kälte plant, installiert und wartet Split- und Multisplit-Klimaanlagen für Wohn- und kleinere Gewerbeobjekte und begleitet auf Wunsch auch die Fördermittelberatung.

Besonders wichtig ist der Antragstermin. Wenn eine Förderung infrage kommt, sollte der Antrag vor der verbindlichen Auftragsbestätigung geprüft werden. So vermeiden Sie, dass eine technisch passende Anlage an einer nicht erfüllten Förderbedingung oder einer ungeeigneten Kältemittelwahl scheitert.

Wenn Sie die Funktionsweise einer Multisplit-Klimaanlage für Ihr Gebäude konkret bewerten lassen möchten, besprechen Sie Raumaufteilung, Leitungswege, Heiz- und Kühllast mit Charles Wärme + Kälte. Besuchen Sie Charles Wärme + Kälte, um eine Vor-Ort-Beratung und ein passendes Angebot für Reinheim, Krefeld und die jeweiligen Regionen anzufragen.
