Hydraulischer Abgleich Heizung berechnen: So geht's

Nur rund ein Drittel der zentral beheizten Wohngebäude in Deutschland ist hydraulisch abgeglichen, obwohl die Auswertung von co2online zu mehr als 93.000 Wohngebäuden für den Bestand ein ungenutztes Einsparpotenzial von ungefähr 30 Terawattstunden Heizenergie pro Jahr angibt. Wer einen hydraulischen Abgleich für die Heizung berechnen will, entscheidet deshalb nicht über eine Feineinstellung. Er entscheidet, ob Heizwasser nach Bedarf verteilt wird oder nach dem geringsten Widerstand im Rohrnetz.

Inhaltsverzeichnis

• Mehr als Thermostatköpfe drehen

• Ein Heizkörper Schritt für Schritt gerechnet
• Der häufige Fehler bei der Nennleistung

• Warum Fläche allein im Bestand täuscht
• Diese Daten sollten vorliegen

• Von der Raumheizlast zum Ventilwert
• Pumpe und Heizkurve auf die Rechnung abstimmen
• Kontrolle nach der Einstellung

• Fünf Nachweise gehören ins Angebot

• Der Ja Nein Test für Ihr Gebäude

Warum viele Heizungen unausgeglichen laufen

Heizwasser sucht sich den kürzesten und widerstandsärmsten Weg. Heizkörper nahe der Pumpe bekommen deshalb oft mehr Wasser als sie brauchen, während entfernte Heizkörper zu wenig erhalten. Das Ergebnis kennen viele Eigentümer aus dem Alltag. Das Wohnzimmer wird schnell zu warm, das Schlafzimmer im Obergeschoss bleibt trotz aufgedrehtem Thermostatkopf kühl.

Die übliche Reaktion verschärft das Problem. Die Vorlauftemperatur wird erhöht, damit auch der letzte Raum seine Solltemperatur erreicht. Dadurch heizen die nahen Räume noch stärker über, der Wärmeerzeuger arbeitet mit höherer Temperatur und der Verbrauch steigt, ohne dass die Verteilung besser wird.

Mehr als Thermostatköpfe drehen

Ein Thermostatkopf begrenzt nur die Raumtemperatur. Er legt nicht fest, welche Wassermenge im Auslegungsfall durch den Heizkörper fließen soll. Deshalb endet ein fachgerechter Abgleich nie am Thermostatkopf, sondern verbindet Ventilvoreinstellungen, Pumpenleistung und Heizkurve zu einem System.

Gerade im Bestand in Reinheim, Darmstadt, Krefeld oder Moers treffen unterschiedliche Dämmstände, Rohrnetze und Heizkörpergrößen aufeinander. Eine pauschale Pumpeneinstellung kann diese Unterschiede nicht ausgleichen. Entscheidend ist die objektbezogene Berechnung je Raum und Heizfläche.

Ein abgeglichenes System braucht nicht die höchste Vorlauftemperatur. Es braucht an jedem Heizkörper genau die Wassermenge, die zu dessen Leistung und zum Raumbedarf passt.

Bei Wärmepumpen ist das besonders wichtig, weil niedrige Vorlauftemperaturen über die Effizienz entscheiden. Ein formal abgeglichener, aber unnötig warm betriebener Heizkreis löst das zentrale Problem daher nicht.

Volumenstrom berechnen mit Formel und Richtwerten

Die zentrale Rechengröße je Heizkörper ist der Volumenstrom. Er gibt an, wie viel Heizwasser pro Stunde fließen muss, damit der Heizkörper seine benötigte Wärmeleistung abgibt.

Volumenstrom in Litern pro Stunde = Heizleistung in Watt geteilt durch 1,163 mal Spreizung in Kelvin

Die Heizleistung steht auf dem Typenschild oder im Herstellerdatenblatt, muss aber zur tatsächlichen Betriebstemperatur passen. Die Spreizung ist die Differenz zwischen Vorlauf und Rücklauf. Die Zahl 1,163 beschreibt die Wärmekapazität von Wasser in Wh pro Kilogramm und Kelvin und macht aus Leistung und Temperaturdifferenz die erforderliche Wassermenge.

Ein Heizkörper Schritt für Schritt gerechnet

Nehmen Sie als Rechenbeispiel einen Heizkörper, der bei Ihrer Anlagentemperatur 1.500 Watt liefern muss. Läuft die Anlage zum Beispiel mit 70 Grad Vorlauf und 55 Grad Rücklauf, beträgt die Spreizung 15 Kelvin.

Die Rechnung lautet 1.500 geteilt durch 1,163 mal 15. Das ergibt rund 86 Liter pro Stunde. Diese Wassermenge ist die Zielgröße für die Ventilvoreinstellung dieses Heizkörpers, nicht ein Gefühlswert an der Hand.

Volumenstrom je Heizkörper in Liter pro Stunde

Die Tabelle zeigt die wichtigste Mechanik. Halbieren Sie die Spreizung, verdoppelt sich der nötige Volumenstrom für dieselbe Leistung. Wer also bei der geplanten Vorlauftemperatur unsauber schätzt, landet zwangsläufig bei falschen Ventilwerten.

Der häufige Fehler bei der Nennleistung

Viele Datenblätter nennen eine Nennleistung bei hohen Systemtemperaturen. Übernehmen Sie diesen Wert nicht blind, wenn Ihre Anlage mit niedrigerer Vorlauftemperatur läuft. Bei geringerer Heizmitteltemperatur gibt derselbe Heizkörper deutlich weniger Wärme ab, und die berechnete Wassermenge passt dann nicht mehr zum echten Bedarf.

Prüfregel: Rechnen Sie nie mit der Katalogwattzahl allein. Erst die Umrechnung auf Ihre geplante Betriebs temperatur macht den Volumenstrom belastbar.

Gehen Sie praktisch so vor.

• Temperaturen messen: Prüfen Sie Vorlauf und Rücklauf mit einem geeigneten Thermometer an der Anlage oder am Heizkörper und bilden Sie daraus die tatsächliche Spreizung.
• Leistung umrechnen: Leiten Sie aus Typenschild oder Herstellerdaten die Heizleistung bei Ihrer Vorlauf und Rücklauftemperatur ab, nicht bei einer fremden Normtemperatur.
• Werte notieren: Halten Sie Raum, Heizkörpertyp, Leistung, Spreizung und berechneten Volumenstrom in einer gemeinsamen Liste fest.

Diese Liste ist das Bindeglied zwischen Rechnung und Einstellung. Ohne sie wird später am Ventil geraten, statt den hydraulischen Abgleich der Heizung zu berechnen und nachvollziehbar umzusetzen.

Überschlag oder raumweise Berechnung im Vergleich

Die Entscheidung ist keine Glaubensfrage. Eine Näherung kann für eine erste Einordnung reichen, wenn Gebäudedaten vollständig und die Anlage einfach aufgebaut sind. Sobald Sie konkrete Ventilwerte, niedrige Systemtemperaturen oder einen Förderantrag anstreben, brauchen Sie eine belastbarere Grundlage.

Überschlägige Näherung und raumweise Berechnung im Vergleich

Warum Fläche allein im Bestand täuscht

Zwei Räume mit gleicher Fläche können völlig unterschiedliche Heizlasten haben. Der eine liegt innen, der andere hat zwei Außenwände, große Fenster und ein unbeheiztes Dachgeschoss darüber. Wie die Verbraucherzentrale zum hydraulischen Abgleich erläutert, gehören neben Fläche und Nutzung unter anderem Außenflächen, Fenster, Dämmstandard, angrenzende Räume, Heizkörperleistung sowie Vor und Rücklauftemperaturen in die Betrachtung.

Hinzu kommen Rohrnetz, Leitungslängen und Entfernung zur Heizkreispumpe. Lässt eine Näherung diese Widerstände außer Acht, kann ein Heizkörper trotz passend wirkender Rechnung unterversorgt bleiben. Andere Räume werden überversorgt, an Ventilen entstehen Strömungsgeräusche oder die Vorlauftemperatur bleibt höher als nötig.

Sagen wir, ein Mehrfamilienhaus hat ein nachträglich gedämmtes Dach, aber ungedämmte Außenwände in den unteren Geschossen. Eine Flächenrechnung verteilt die Last gleichmäßig und gibt dem Dachgeschoss im Modell zu hohe Werte. Die raumweise Berechnung erkennt dagegen den geringeren Wärmeverlust unter dem neuen Dach und liefert plausiblere Ventilwerte für jede Etage.

Diese Daten sollten vorliegen

Sammeln Sie vor der Berechnung die Angaben je Raum und Heizkreis.

• Gebäude: Baujahr, Dämmstand, Fensterflächen, Außenwände und angrenzende beheizte oder unbeheizte Räume.
• Heizflächen: Typ, Bauhöhe, Länge und Herstellerangabe jedes Heizkörpers beziehungsweise die Heizkreise einer Flächenheizung.
• Rohrnetz: Leitungslängen, Zahl der Heizkreise, Strangaufteilung und Entfernung zur Pumpe.
• Anlage: Wärmeerzeuger, eingestellte Heizkurve, Vorlauf und Rücklauftemperatur sowie vorhandene Ventil und Pumpentypen.

Fehlende Daten sollten nicht still geschätzt werden. Was vor Ort messbar ist, wird gemessen, und Annahmen gehören mit Begründung in die Dokumentation. Erst dann lässt sich später prüfen, warum ein Ventil genau diesen Wert erhalten hat.

Für ältere Ein und Mehrfamilienhäuser ist das entscheidend, weil Bauabschnitte, spätere Dämmungen, ausgetauschte Heizkörper und veränderte Grundrisse selten zu einem einheitlichen Gebäudestandard führen. Verfahren A liefert hier bestenfalls eine grobe Startgröße. Verfahren B erzeugt eine Entscheidung, mit der Sie Ventile, Pumpe und Heizkurve gemeinsam einstellen können.

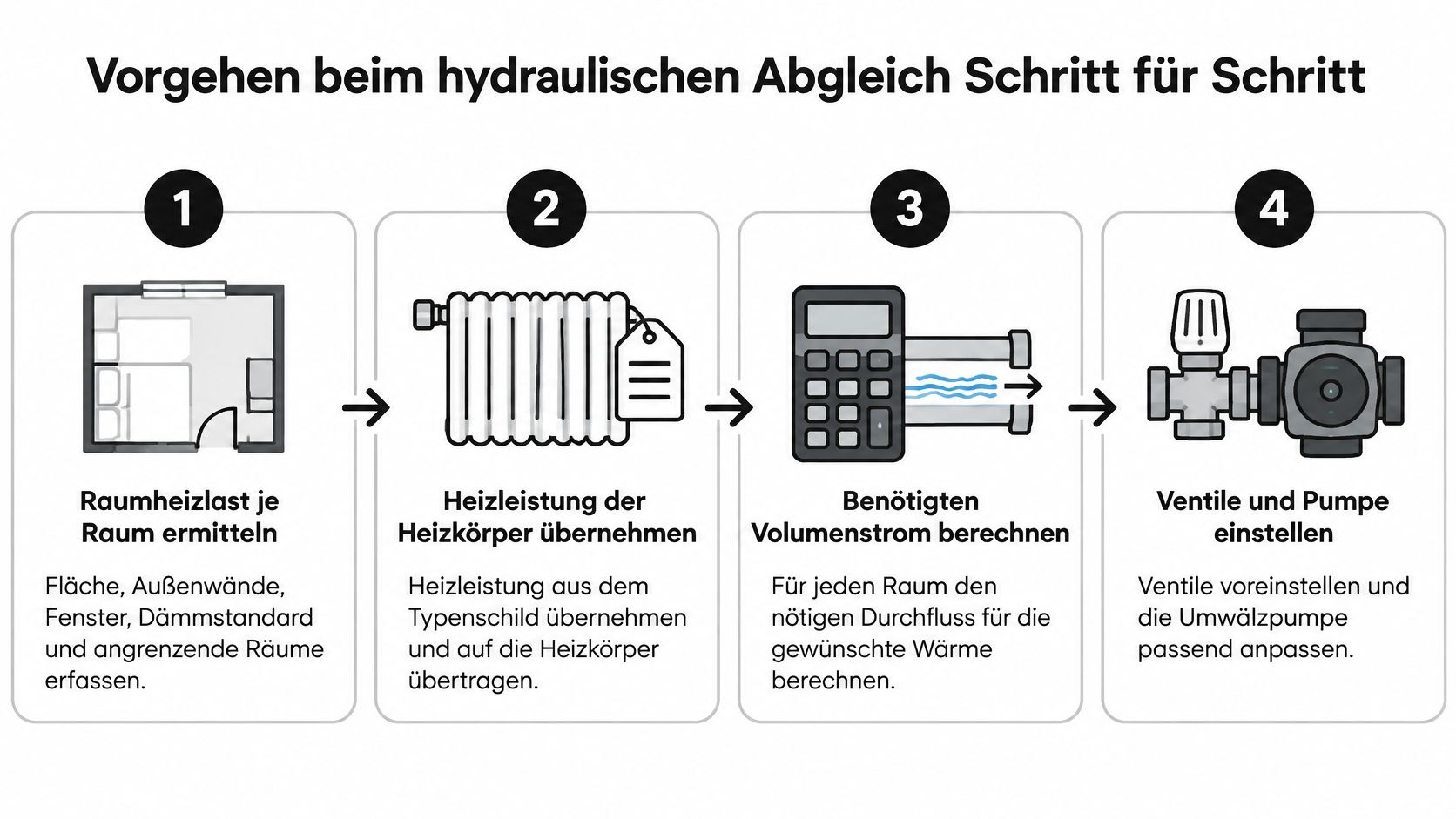

Vorgehen beim hydraulischen Abgleich Schritt für Schritt

Die Reihenfolge verhindert, dass eine falsche Annahme durch alle späteren Einstellungen wandert. Zuerst steht deshalb der Wärmebedarf, erst danach folgen Wassermenge, Ventilwert, Pumpe und Heizkurve.

Von der Raumheizlast zum Ventilwert

1. Raumheizlast je Raum ermitteln: Erfassen Sie Fläche, Außenwände, Fenster, Dämmstandard und angrenzende Räume. Der häufigste Fehler ist, identisch große Räume automatisch gleich zu behandeln, obwohl ihre Wärmeverluste unterschiedlich sind.
2. Heizleistung der Heizkörper übernehmen: Lesen Sie die Angaben vom Typenschild oder aus dem Herstellerdatenblatt ab und rechnen Sie sie auf die geplante Betriebstemperatur um. Ein Heizkörper kann nur abgeglichen werden, wenn seine reale Leistung zur Raumheizlast passt.
3. Volumenstrom je Heizkörper berechnen: Setzen Sie die benötigte Leistung und die geplante Spreizung in die Formel ein. Notieren Sie den Zielwert je Heizkörper, bevor Sie irgendein Ventil verändern.
4. Voreinstellung am Thermostatventil oder Strangregulierventil setzen: Wählen Sie den Einstellwert aus dem Herstellerdiagramm des eingebauten Ventils und beachten Sie dessen Kv Wert und Druckverlust. Derselbe Zahlenwert bedeutet bei verschiedenen Ventilfabrikaten nicht dieselbe Wassermenge.

Der Thermostatkopf bleibt die Raumregelung. Die Voreinstellung im Ventileinsatz begrenzt dagegen die maximal vorgesehene Wassermenge und ist das eigentliche Abgleichelement am Heizkörper.

Sind keine voreinstellbaren Ventile vorhanden, können Sie die berechneten Wassermengen nicht sauber fixieren. Dann gehört der Ventiltausch zur Maßnahme, statt durch teilweises Zudrehen normaler Absperrungen einen Abgleich nur zu simulieren.

Pumpe und Heizkurve auf die Rechnung abstimmen

5. Umwälzpumpe einstellen: Addieren Sie die Volumenströme aller gleichzeitig versorgten Heizkörper und Heizkreise und stellen Sie die Pumpe auf diesen Gesamtvolumenstrom und die benötigte Förderhöhe ein. Lässt man sie pauschal auf hoher Stufe laufen, erzeugt das unnötigen Druck, Geräusche und Stromverbrauch.
6. Heizkurve prüfen und absenken: Senken Sie die Vorlauftemperatur schrittweise und beobachten Sie, ob alle Räume bei geöffneten Thermostaten ihre Solltemperatur erreichen. Bleibt nur ein Raum zurück, prüfen Sie zuerst dessen Heizfläche, Ventilwert und tatsächliche Temperatur, statt sofort das ganze System heißer zu fahren.
7. Mess und Einstellwerte dokumentieren: Halten Sie Raumheizlast, Heizkörperleistung, Zielvolumenstrom, Ventilvoreinstellung, Pumpeneinstellung, Heizkurve und Datum fest. Ohne diese Unterlagen lässt sich ein späteres Problem nicht systematisch eingrenzen.

Kontrolle nach der Einstellung

Prüfen Sie auffällig kalte Heizkörper mit einem Oberflächenthermometer an Vorlauf, Rücklauf und Heizfläche. Ein kalter unterer Bereich kann auf Luft, Verschlammung oder zu geringen Durchfluss hinweisen, ist aber allein kein Beweis. Vergleichen Sie den Messwert immer mit der geplanten Spreizung und der Raumtemperatur.

Drei Fehler machen die Rechnung vor Ort wirkungslos.

• Ohne Messung einstellen: Vorlauf und Rücklauf werden nicht geprüft, sodass die angenommene Spreizung falsch bleibt.
• Ventile nach Gefühl drehen: Änderungen an einem Heizkörper verschieben die Druckverhältnisse für die übrigen Heizkörper.
• Pumpe zu stark laufen lassen: Hoher Differenzdruck kann Ventilvoreinstellungen überfahren und Strömungsgeräusche erzeugen.

Das Ergebnis ist erreicht, wenn alle Räume die gewünschte Temperatur bei möglichst niedriger Vorlauftemperatur halten und keine störenden Strömungsgeräusche auftreten. Genau daran erkennen Sie, ob Berechnung und Einstellung zusammenpassen.

Förderung nur mit dokumentiertem Nachweis

Bei der Förderung zählt nicht das Stichwort auf dem Angebot. Für Heizungsoptimierungen in Bestandsgebäuden mit höchstens 1.000 Quadratmetern beheizter Fläche nennt die BAFA Seite zur Heizungsoptimierung einen Mindestinvestitionswert von 300 Euro und einen Grundfördersatz von 15 Prozent. Bei wassergeführten Anlagen ist grundsätzlich ein Abgleich nach Verfahren B oder ein als gleichwertig anerkanntes Verfahren erforderlich.

Der Antrag muss vor Beginn der Maßnahme gestellt werden. Wer erst Ventile tauschen lässt und anschließend Unterlagen sammelt, gefährdet die Förderfähigkeit, selbst wenn die technische Arbeit ordentlich war.

Fünf Nachweise gehören ins Angebot

1. Dokumentierte Ist Analyse der Anlage und Heizflächen
2. Raumweise Berechnung der Heizlasten und Volumenströme
3. Heizflächenauslegung bei den geplanten Systemtemperaturen
4. Rohrnetzberechnung mit den relevanten Druckverlusten
5. Nachvollziehbare Einstellwerte mit Datum je Heizkörper oder Heizkreis

Fehlt einer dieser Punkte, haben Sie noch keinen vollständigen Nachweis, sondern nur eine Leistungsbeschreibung. Fragen Sie deshalb vor der Beauftragung, wer jede Unterlage erstellt und in welcher Form Sie sie erhalten.

Ein isolierter Abgleich ist außerdem nicht automatisch die wirtschaftlichste Maßnahme. Die Wirkung wird größer, wenn gleichzeitig eine alte Pumpe, ungeeignete Thermostatventile, eine falsch eingestellte Heizkurve oder eine Wärmepumpe sinnvoll optimiert wird. Ein billiges Angebot ohne vollständige Berechnung kann daher schlechter abschneiden als ein teureres Paket, das Förderung ermöglicht und die Systemtemperatur tatsächlich senkt.

Prüfen Sie jedes Angebot an zwei Fragen. Sind alle fünf Nachweise ausdrücklich genannt, und ist der Förderantrag vor Beginn der Maßnahme vorgesehen? Lautet eine Antwort nein, ist der angebliche Fördernutzen noch nicht belegt.

Wann sich ein Fachbetrieb lohnt

Selbst prüfen ist sinnvoll, wenn Sie eine einfache Anlage mit einem Heizkreis, wenigen Räumen und vollständigen Herstellerunterlagen haben. Sie können Temperaturen messen, Heizkörper auflisten und erste Volumenströme selbst rechnen. Diese Vorbereitung ersetzt aber nicht automatisch die fachgerechte Auslegung von Druckverlusten, Pumpenförderhöhe und Ventilautorität.

Der Ja Nein Test für Ihr Gebäude

Beantworten Sie die folgenden Fragen ehrlich mit Ja oder Nein.

1. Mehrere Heizkreise oder Mehrfamilienhaus: Versorgt die Anlage mehrere Stränge, Wohnungen oder Nutzungsbereiche?
2. Wärmepumpe geplant: Soll der Abgleich eine niedrige Vorlauftemperatur für eine künftige Wärmepumpe vorbereiten?
3. Förderantrag geplant: Brauchen Sie einen dokumentierten Nachweis für eine Förderung?
4. Unterlagen fehlen: Sind Pläne, Rohrlängen oder Angaben zur Heizkörperleistung unbekannt?
5. Geräusche bleiben: Treten Strömungsgeräusche trotz früherer Einstellungen weiterhin auf?
6. Alte Anlage: Ist die Anlage älter als 15 Jahre und wurden seither Heizkörper, Pumpe oder Regelung verändert?

Bei zwei oder mehr Ja ist ein Fachbetrieb in der Regel die wirtschaftlichere Wahl. Der Grund ist nicht allein die Handwerksleistung, sondern die Verbindung aus Datenaufnahme, Rechnung, Einstellung und überprüfbarer Dokumentation.

Als SHK Meisterbetrieb mit mehr als 25 Jahren Erfahrung planen und dokumentieren wir bei Charles Wärme + Kälte den hydraulischen Abgleich und unterstützen Kunden bei der Beantragung staatlicher Förderung für Wärmepumpen. Wir beraten Sie außerdem ausführlich, ob eine Wärmepumpe zu Ihrem Haus passt, und geben eine ehrliche Empfehlung, auch wenn der berechnete Aufwand nicht zu Ihrem Gebäude oder Budget passt.

Ihr nächster Schritt ist konkret. Sammeln Sie Gebäudedaten und Heizkörperangaben, berechnen Sie erste Volumenströme und vergleichen Sie jedes Angebot mit den fünf Nachweisen. Wenn Druckverluste, Förderunterlagen oder eine Wärmepumpe ins Spiel kommen, lassen Sie die finalen Einstellwerte nicht aus einer Tabellenrechnung allein ableiten.

---
