Hydraulischer Abgleich einstellen – Schritte für Heizung

Wenn im Wohnzimmer der Heizkörper kaum warm wird, während das Bad schon fast tropisch ist, liegt das nicht automatisch an einem defekten Kessel. Oft bekommt das Heizungswasser einfach nicht die richtige Verteilung. Dazu kommen gluckernde Rohre, ein dröhnendes Pumpengeräusch oder eine hohe Vorlauftemperatur, obwohl der Wohnkomfort mäßig bleibt.
Beim hydraulischen Abgleich wird die Anlage so eingestellt, dass jeder Heizkörper beziehungsweise Heizkreis die benötigte Wassermenge erhält. Das verbessert die Wärmeverteilung, reduziert unnötige Pumpenarbeit und kann den Energieverbrauch senken. Für Deutschland nennt co2online beim hydraulischen Abgleich Einsparungen von bis zu 15 Prozent beziehungsweise im Schnitt rund 10 Prozent. Entscheidend ist aber nicht das bloße Drehen am Ventil, sondern die passende Berechnung, fachgerechte Einstellung und nachvollziehbare Dokumentation.
Ein fehlender Abgleich zeigt sich selten an einem einzigen Symptom. Häufig ist das Gesamtbild entscheidend:
Diese Symptome haben allerdings nicht immer dieselbe Ursache. Luft im Heizkörper, ein klemmender Ventilstift, eine verschmutzte Anlage, fehlender Anlagendruck oder eine falsch eingestellte Regelung können ähnlich wirken. Deshalb sollte niemand einfach alle Thermostatventile verstellen und das Ergebnis als hydraulischen Abgleich bezeichnen.
Praxisregel: Erst die Ursache prüfen, dann einstellen. Ein Abgleich kann eine schlechte Rohrnetzplanung nicht vollständig ersetzen, und er beseitigt auch keine defekte Pumpe.
Seit dem 1. Oktober 2024 ist der hydraulische Abgleich in Deutschland für jede neu errichtete Heizungsanlage vorgeschrieben, unabhängig vom Energieträger. Die Vorgabe steht in § 60c Gebäudeenergiegesetz und betrifft damit auch wassergeführte Systeme in Neubauten.
Für Bestandsgebäude besteht keine allgemeine Pflicht für jede vorhandene Anlage. Bei geförderten Heizungsmaßnahmen wird der Abgleich jedoch als Nachweis verlangt, weshalb er bei Sanierungen und Modernisierungen praktisch eine zentrale Rolle spielt. Bei neuen oder erneuerten Heizungsanlagen in Gebäuden mit mindestens sechs Nutzungseinheiten geht es außerdem nicht nur um eine schnelle Ventileinstellung. Gefordert sind unter anderem eine raumweise Heizlastberechnung, die Prüfung der Heizflächen und eine Dokumentation der Einstellwerte.
Die Marktdurchdringung zeigt, warum das Thema im Bestand relevant bleibt. Laut co2online sind rund 31 Prozent der 15,5 Millionen zentral beheizten Wohngebäude hydraulisch abgeglichen. Bei Gebäuden ab 2007 liegt die Quote bei 56 Prozent, bei älteren Gebäuden nur ungefähr bei jedem dritten Haus. Wer die Symptome erkennt, sollte deshalb nicht nur am Heizkörper drehen, sondern die Anlage als Gesamtsystem betrachten.

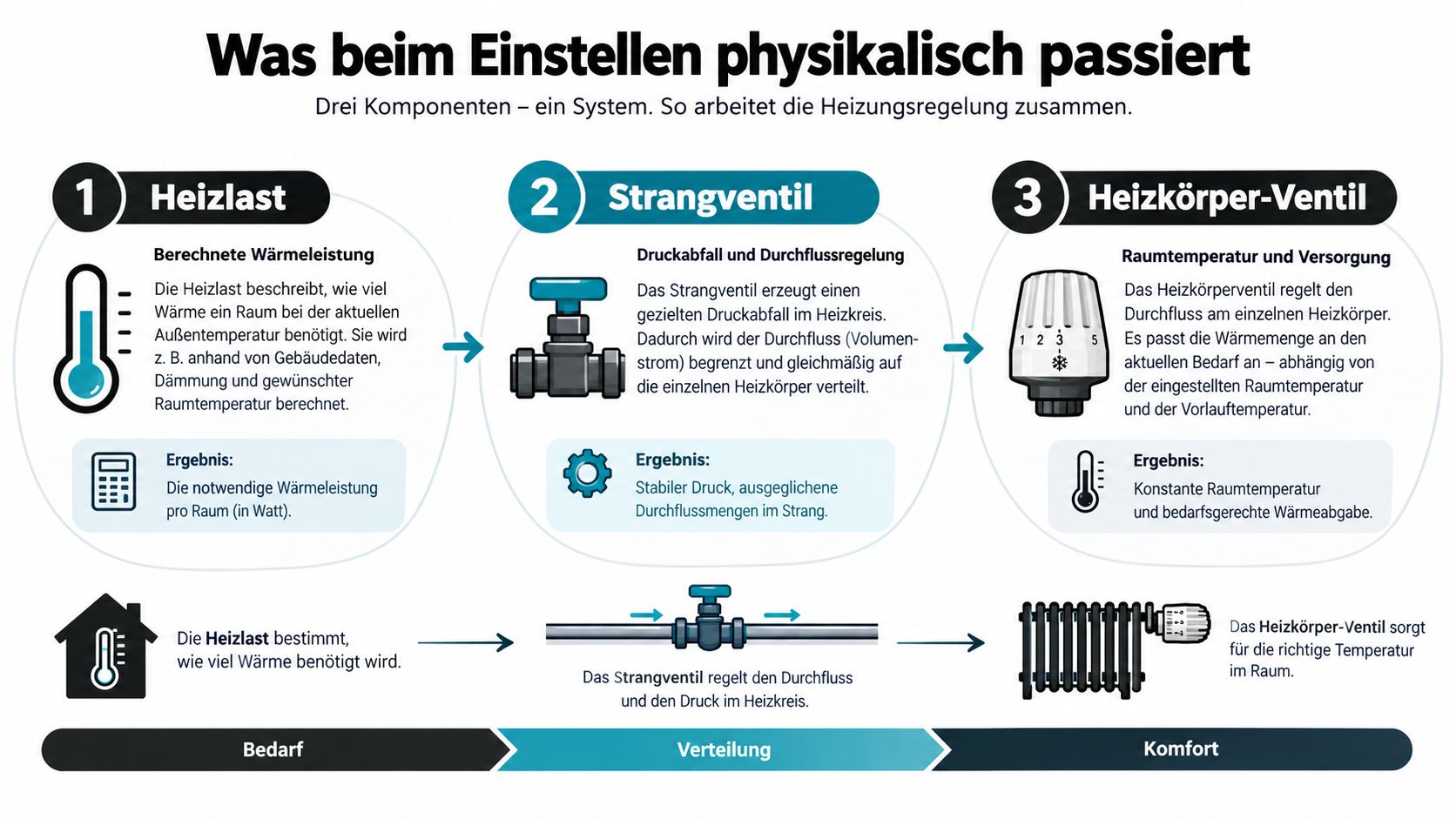

Wer einen hydraulischen Abgleich einstellen will, muss drei Begriffe auseinanderhalten: Heizlast, Volumenstrom und Ventilvoreinstellung. Erst aus ihrem Zusammenspiel wird verständlich, warum eine rein gefühlte Einstellung nicht belastbar ist.
Die Heizlast beschreibt, wie viel Wärme ein Raum unter den festgelegten Auslegungsbedingungen benötigt. Sie wird raumweise in Watt berechnet und hängt unter anderem von Fensterflächen, Außenbauteilen, Dämmstandard, Raumgröße und gewünschter Raumtemperatur ab. Ein kleines innenliegendes Bad braucht deshalb eine andere Heizleistung als ein großes Eckzimmer mit mehreren Aussenwänden.
Der Volumenstrom bezeichnet die Wassermenge, die pro Zeit durch einen Heizkörper oder Heizkreis fließen muss. Er hängt von der benötigten Wärmeleistung und der Temperaturspreizung zwischen Vorlauf und Rücklauf ab. Fließt zu wenig Wasser, bleibt die Heizfläche unterversorgt. Fließt zu viel, entstehen unnötige Druckverluste und mögliche Geräusche.
Das Heizungswasser nimmt bevorzugt den Weg mit dem geringsten Widerstand. Heizkörper in der Nähe der Pumpe erhalten dann oft mehr Wasser, während lange oder ungünstig geführte Leitungswege zu wenig abbekommen. Die Ventilvoreinstellung begrenzt den Durchfluss am Thermostatventil oder an der Rücklaufverschraubung und bringt die Verteilung in ein berechnetes Verhältnis.
Ein Strangventil übernimmt dieselbe Aufgabe auf einer übergeordneten Ebene. Es begrenzt den Durchfluss eines Leitungsabschnitts, während das Heizkörperventil die einzelne Heizfläche einreguliert. Die Pumpe muss anschließend nur den Druck bereitstellen, der für das tatsächlich benötigte Rohrnetz erforderlich ist.
Ein Thermostat regelt die Raumtemperatur. Die Voreinstellung regelt den maximalen Wasserdurchfluss. Beides ist nicht dasselbe.
Ohne Heizlast und Volumenstrom wird die Einstellarbeit zur Schätzung. Bei einfachen Anlagen kann eine Näherung praktikabel sein, bei verzweigten Rohrnetzen, Fußbodenheizungen oder veränderten Gebäuden werden die Abweichungen jedoch schnell größer.
Ein sauberer Abgleich beginnt nicht am Heizkörper, sondern mit einer Bestandsaufnahme. Dabei werden Heizflächen, Heizkörpertyp, Abmessungen, Ventilmodell, Rohrleitungsführung und vorhandene Strangregulierventile erfasst. Auch Umbauten, neue Fenster, Dämmmaßnahmen und bislang problematische Räume gehören in die Unterlagen.
Die folgende Tabelle ist ein reines Beispielschema. Die Werte dürfen nicht auf eine konkrete Anlage übertragen werden, weil Heizkörper, Ventilkennlinie, Temperaturspreizung und Rohrnetz jeweils anders ausfallen.
| Heizkörper | Heizlast (W) | Volumenstrom (l/h) | Voreinstellung Ventil | Druckverlust (mbar) |
|---|---|---|---|---|
| Wohnzimmer | 1.200 | |||
| Bad | 700 | |||
| Schlafzimmer | 500 |
Für die Praxis braucht das Ventil eine bekannte Kennlinie oder eine passende Herstellerunterlage. Fehlen voreinstellbare Thermostatventile, kann der Fachbetrieb je nach Anlage Rücklaufverschraubungen oder Strangventile nutzen. Reicht diese Möglichkeit nicht aus, müssen geeignete Ventile nachgerüstet werden.
Bei einer Wärmepumpe ist die Vorbereitung besonders wichtig. Niedrige Systemtemperaturen verlangen eine passende Heizflächenleistung und eine korrekte Durchflussverteilung. Ein ungenau eingestelltes System kann dann nicht einfach durch eine höhere Vorlauftemperatur kaschiert werden.
Die eigentliche Einstellung erfolgt unter definierten Betriebsbedingungen. Zunächst werden Thermostatventile geöffnet und die Anlage auf einen Betriebszustand gebracht, in dem die Heizflächen tatsächlich Wärme anfordern. Die Pumpe wird auf den berechneten Differenzdruck eingestellt, nicht automatisch auf die höchste Stufe.
Am Heizkörper wird zuerst geprüft, welcher Ventiltyp eingebaut ist. Bei voreinstellbaren Thermostatventilen wird der Ventileinsatz mit dem passenden Einstellschlüssel oder Einstellring auf den berechneten Wert gebracht. Manche Modelle zeigen eine Skala, andere benötigen die Zuordnung über Herstellerkennlinie und kv-Wert.
Am Rücklauf wird die voreinstellbare Verschraubung auf den vorgesehenen Durchfluss begrenzt. Dabei gilt: Die Einstellung muss zur Berechnung passen. Eine Rücklaufverschraubung nach Gefühl halb zu schließen, kann einen einzelnen Heizkörper beeinflussen, sagt aber nichts über die korrekte Verteilung der gesamten Anlage aus.
Bei grösseren Anlagen werden zusätzlich Strangventile kontrolliert. Ein Durchflussmesser oder ein Ultraschall-Messgerät kann zeigen, ob der tatsächliche Volumenstrom am Heizkörper dem Sollwert entspricht. Ohne Messung bleibt nur die Plausibilitätsprüfung über Temperaturverlauf, Geräusche und Raumverhalten.
Messung vor Vermutung: Ein warmer Heizkörper beweist noch nicht, dass er die richtige Wassermenge erhält.
Nach der Einstellung werden Thermostate auf eine mittlere Stellung gebracht. Anschliessend wartet man, bis sich die Anlage stabilisiert hat, und prüft die Wärmeverteilung in den Räumen. Entfernte Heizkörper müssen ausreichend warm werden, nahe Heizkörper dürfen nicht durch überhöhten Durchfluss auffällig laut sein. Danach wird die Vorlauftemperaturregelung so weit angepasst, wie es Anlage und Gebäudebetrieb zulassen.
Jeder Soll- und Ist-Wert gehört direkt ins Protokoll. Dazu zählen Ventilstellung, gemessener Durchfluss, Pumpeneinstellung, Differenzdruck und auffällige Abweichungen. Ein kurzer Rundgang durch das Gebäude ersetzt keine Dokumentation.

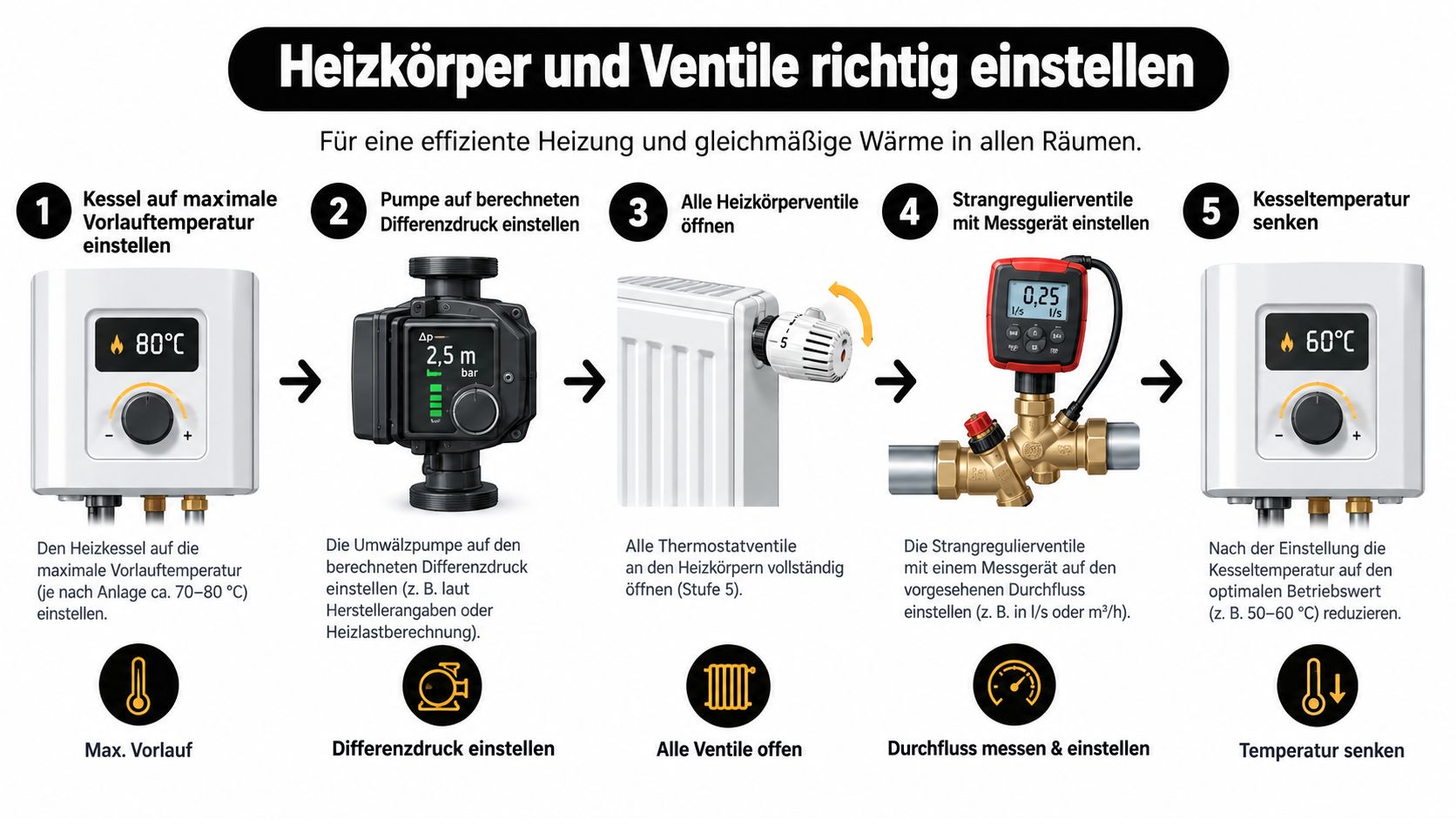

Die folgende Darstellung zeigt den praktischen Ablauf:

Für Eigentümer, die den Ablauf visuell nachvollziehen möchten, kann dieses Video die einzelnen Arbeitsschritte ergänzen:
Nicht jeder Bestand braucht dieselbe Berechnungstiefe. Das vereinfachte Verfahren A kann bei einer überschaubaren Heizkörperanlage eine sinnvolle Arbeitsgrundlage sein. Es nutzt Annahmen und vorhandene Anlagendaten, kommt schneller zum Einstellwert und verursacht weniger Aufnahmeaufwand.
Sobald mehrere Stränge, eine Fußbodenheizung, stark veränderte Räume oder ein neuer Wärmeerzeuger ins Spiel kommen, steigt der Nutzen einer detaillierteren Berechnung. Für Förder- und Pflichtfälle ist außerdem entscheidend, welcher Nachweis konkret verlangt wird. Die offiziellen Unterlagen und Verfahren der VdZ für den hydraulischen Abgleich sollten deshalb vor der Beauftragung geprüft werden.
| Merkmal | Verfahren A | Verfahren B | Verfahren C |
|---|---|---|---|
| Berechnungsgrundlage | Vereinfachte Heizlastabschätzung und vorhandene Anlagendaten | Raumbezogene Heizlastberechnung mit vereinfachter Datengrundlage | Detaillierte raumweise Heizlastberechnung nach DIN EN 12831 |
| Heizflächen | Vorhandene Heizkörper werden überwiegend übernommen | Heizflächen werden raumbezogen geprüft | Heizflächen werden detailliert ausgelegt und bewertet |
| Einstellwerte | Tabelle mit Ventilvoreinstellungen | Berechnete Volumenströme und Ventilwerte | Vollständige Berechnung mit Ausführungs- und Abgleichnachweis |
| Geeignet für | Überschaubare Bestandsanlagen ohne besonderen Nachweis | Viele Modernisierungen und technisch anspruchsvollere Anlagen | Neue oder erneuerte Anlagen mit hoher Nachweis- und Planungsanforderung |
| Stärke | Geringerer Aufnahme- und Berechnungsaufwand | Bessere technische Nachvollziehbarkeit | Höchste Genauigkeit und Dokumentationstiefe |
| Grenze | Größere Unsicherheit bei komplexen Rohrnetzen | Mehr Daten und Fachplanung nötig | Höherer Planungsaufwand und umfassende Bestandsaufnahme |
Verfahren A ist ausdrücklich als einfaches Schätzverfahren einzuordnen. Für eine kleine, unveränderte Heizkörperanlage kann das vernünftig sein, wenn die Unterlagen vollständig sind und keine Förderung daran hängt. Es wird problematisch, wenn Eigentümer die Vereinfachung mit einer beliebigen Einstellung verwechseln.
Verfahren B bringt die raumweise Heizlast stärker in den Mittelpunkt und liefert belastbarere Volumenströme. Verfahren C geht noch weiter und verbindet detaillierte Heizlast, Heizflächenauslegung, Rohrnetzbetrachtung und Protokollierung. Bei einer neuen oder erneuerten Anlage, einem Mehrfamilienhaus oder einem Förderantrag ist die höhere Tiefe häufig die sachgerechte Wahl.
Je höher die technische und rechtliche Bedeutung des Vorhabens, desto weniger darf der Abgleich auf Erfahrungswerten allein beruhen.

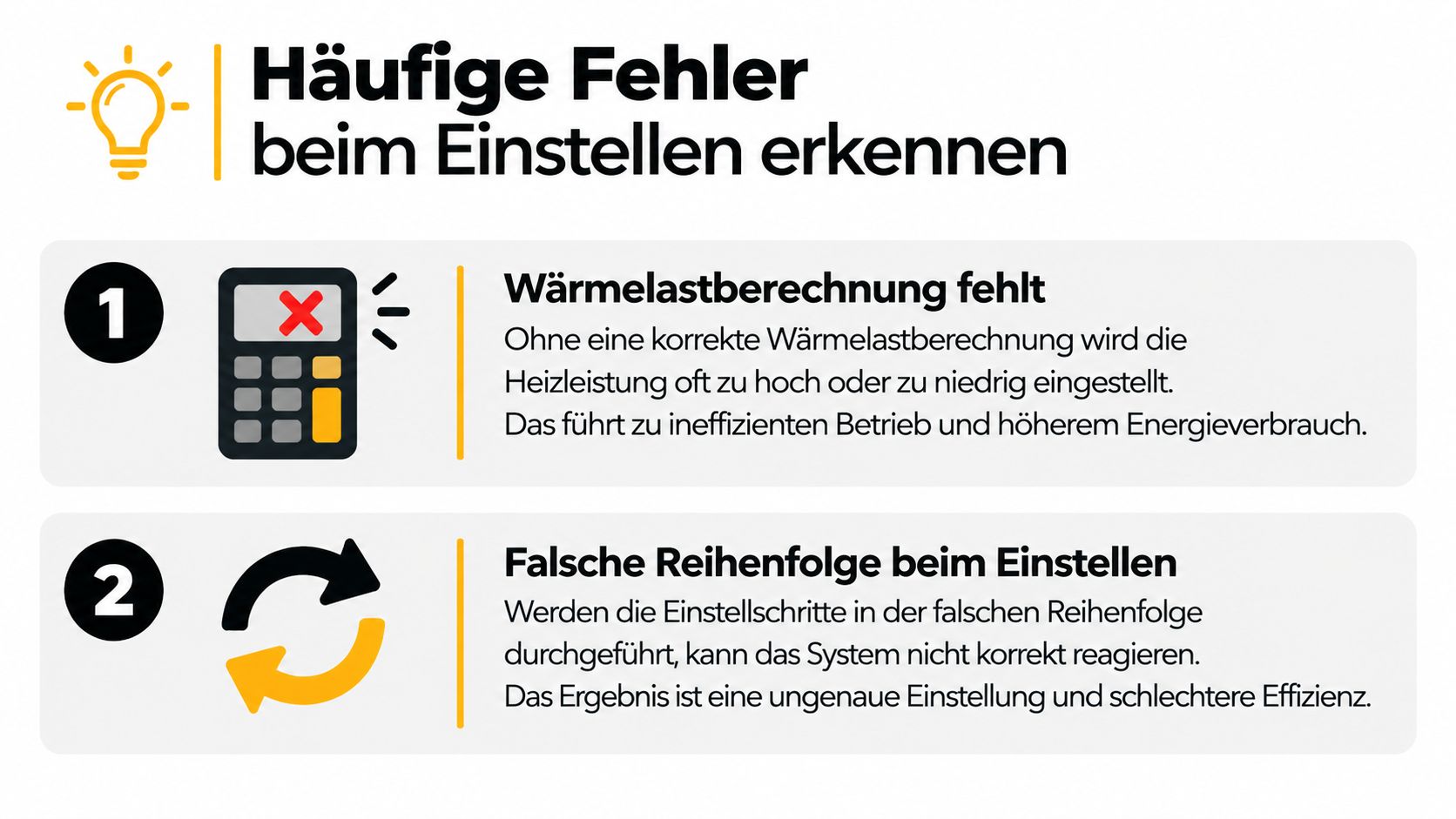

In einem unsanierten Mehrfamilienhaus kann ein falsch eingestelltes Ventil mehrere Ursachen verdecken. Wer nur nach Heizkörpergröße, Raumgefühl oder Thermostatstellung vorgeht, versorgt einzelne Räume zu stark und andere weiterhin zu schwach. Die Anlage reagiert dann zwar verändert, der Abgleich bleibt jedoch technisch nicht nachvollziehbar.
Die Heizlast fehlt: Raumgeometrie, Fenster, Dämmung und Nutzung bestimmen den Wärmebedarf. Gleich große Räume können deshalb unterschiedliche Heizleistungen benötigen. Erforderlich ist eine raumweise Ermittlung, keine pauschale Ventilstellung. Für eine schnelle Einstellung im unveränderten Bestand kann eine überschlägige Praxislösung genügen. Sobald der Nachweis für GEG oder Förderung zählt, braucht es die belastbare Berechnung mit Protokoll.
Die Reihenfolge stimmt nicht: Wer am entferntesten Heizkörper beginnt und Stränge sowie Druckverhältnisse außer Acht lässt, arbeitet am eigentlichen Engpass vorbei. Zuerst den hydraulisch kritischsten Leitungsweg bestimmen, Strangbegrenzungen prüfen und anschließend die Heizflächen auf die berechneten Werte setzen. Eine Infografik zeigt häufige Fehler bei der Heizungseinstellung, wie fehlende Wärmelastberechnung und falsche Reihenfolge beim Einstellen des Systems.
Die Pumpe bleibt unverändert: Nach dem Abgleich ändern sich Widerstände und Durchflussverhältnisse. Zu hoher Pumpendruck kann Ventilgeräusche verursachen und den Hilfsenergieverbrauch unnötig erhöhen.
Kontrollieren lassen sich solche Fehler durch Messung am Anschlusspunkt, die Prüfung des Differenzdrucks und die Beobachtung von Ventilgeräuschen. Die Temperaturspreizung zwischen Vorlauf und Rücklauf ist ebenfalls aussagekräftig, wenn sie unter stabilen Betriebsbedingungen gemessen wird.
Das VDMA-Positionspapier zum hydraulischen Abgleich ordnet die Ausführung über Heizlast, Volumenstrom, Ventileinstellung und Betriebskontrolle. Erfahrungswerte können unterstützen, aber diese Kette nicht ersetzen.

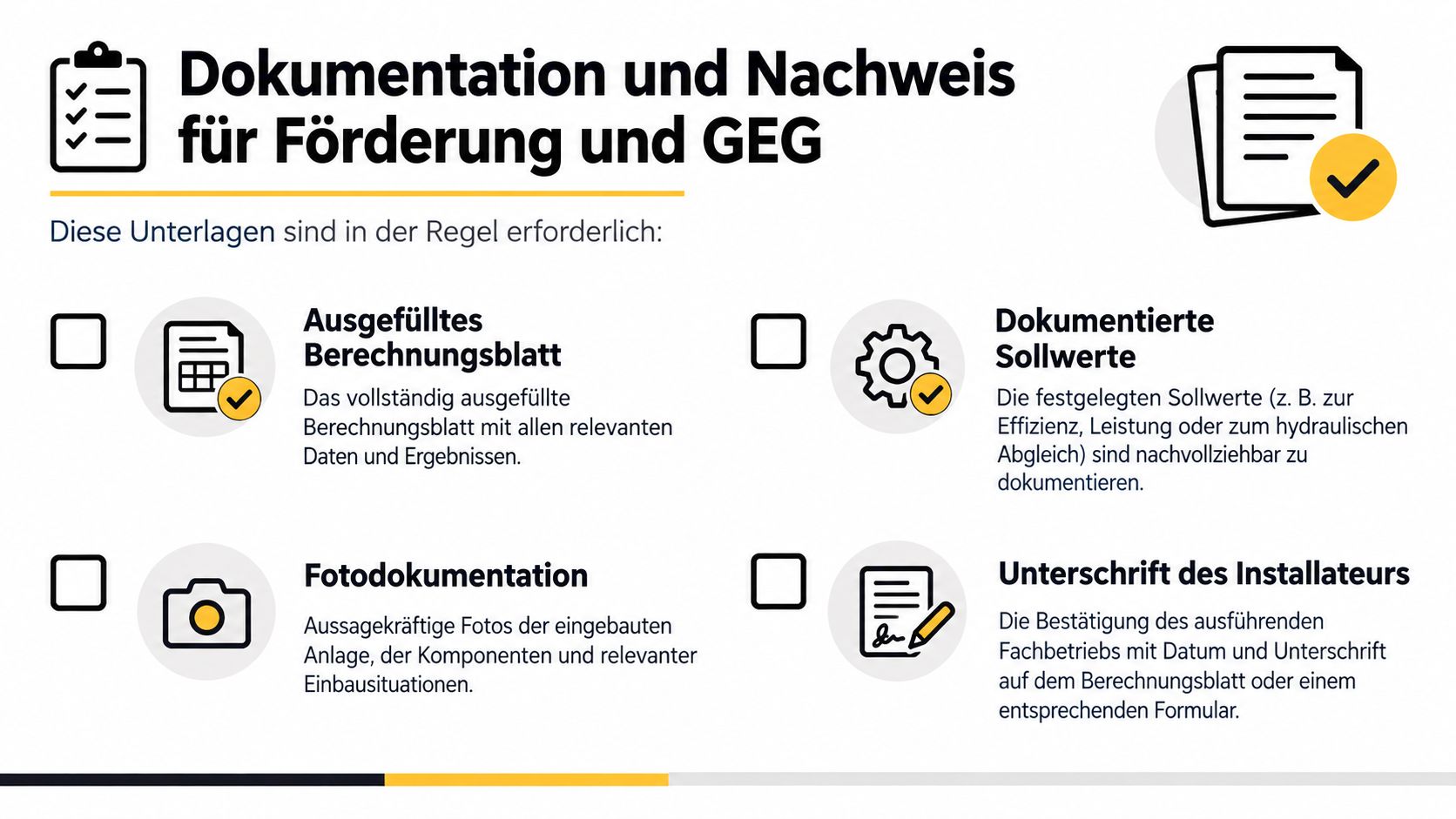

Ein hydraulischer Abgleich ist erst dann sauber abgeschlossen, wenn die Einstellung nachvollziehbar festgehalten wurde. Ein Zettel mit dem Vermerk „Abgleich durchgeführt“ reicht für eine belastbare technische Dokumentation nicht aus. Der Eigentümer sollte erkennen können, welche Berechnung verwendet wurde, welcher Heizkörper welchen Sollwert hatte und was tatsächlich eingestellt wurde.
Ein brauchbares Protokoll enthält mindestens:
Bei neuen oder erneuerten Anlagen verlangt der gesetzliche Rahmen zusätzliche Angaben. Dazu gehören insbesondere die raumweise Heizlastberechnung, die Anpassung der Heizflächen, die Vorlauftemperaturregelung, Einstellwerte und der Druck im Ausdehnungsgefäß. Der genaue Nachweisumfang hängt vom Gebäude, der Anlage und dem konkreten Förderweg ab.
Eigentümer sollten die Unterlagen vor Abschluss der Arbeiten kontrollieren. Fehlen Heizkörper in der Tabelle, sind nur pauschale Ventilstufen notiert oder gibt es keine Angabe zur Pumpe, sollte der Fachbetrieb die Dokumentation ergänzen. Für Fördermaßnahmen müssen die Anforderungen des jeweiligen Programms und die dazugehörigen Formulare eingehalten werden.
Die wichtigsten Fragen an den Heizungsbauer lauten:

Das gesamtdeutsche Potenzial ist laut VDMA erheblich. Das Positionspapier beziffert es auf bis zu 1,5 Milliarden Euro Energiekosten und bis zu 5,3 Millionen Tonnen CO2 pro Jahr. Diese Werte sind kein Versprechen für ein einzelnes Haus, zeigen aber, warum korrekte Berechnung und Umsetzung über eine reine Komfortmassnahme hinausgehen.
