Das Wohnzimmer ist zu warm, im Schlafzimmer bleibt's ungemütlich, und aus dem Keller hört man die Umwälzpumpe laufen. Sie drehen an den Thermostaten, ändern die Heizzeiten und fragen sich irgendwann, ob die alte Heizung überhaupt noch vernünftig einzustellen ist. Bei einer Einrohranlage liegt die Antwort nicht am einzelnen Heizkörper, sondern im Zusammenspiel des gesamten Heizkreises.
Inhaltsverzeichnis
Wenn die Heizung im Altbau ihren eigenen Plan fährt
Eine typische Beschwerde aus einer vermieteten Wohnung könnte so aussehen: Im Wohnzimmer muss ständig gelüftet werden, während das Schlafzimmer trotz geöffnetem Thermostat nicht ausreichend warm wird. Der naheliegende Wunsch lautet, den warmen Heizkörper zu drosseln und dem kalten mehr Wasser zu geben. Genau diese Vorstellung greift bei einer Einrohrheizung zu kurz.
Solche Anlagen sind im älteren Mehrfamilienhaus- und Siedlungsbestand anzutreffen. Die Heizkörper hängen dort nicht hydraulisch unabhängig nebeneinander, sondern gehören zu einem gemeinsamen Ring oder Strang. Wer einen Heizkörper verändert, muss deshalb die Versorgung der anderen mitdenken.
Erst die Anlage erkennen, dann einstellen
Bevor jemand an Ventilen arbeitet, sollte geklärt werden, welche Räume tatsächlich zu welchem Heizkreis gehören. Ein einzelner auffälliger Heizkörper verrät noch nicht, ob die Ursache an seiner Armatur, am Ringdurchfluss oder an der Regelung liegt. Auch ein voll geöffnetes Thermostat ist kein Beleg dafür, dass ausreichend Wärme ankommt.
Für den ersten Termin helfen konkrete Beobachtungen:
- Raum zuordnen: Notieren Sie, welcher Raum zu warm oder zu kühl bleibt und bei welcher Nutzung das auffällt.
- Betriebszustand festhalten: Beschreiben Sie, ob das Problem beim morgendlichen Aufheizen oder während des laufenden Heizbetriebs auftritt.
- Änderungen nennen: Halten Sie fest, ob Heizkörper, Ventile oder die Pumpe bereits ausgetauscht wurden.
Praxisregel: Einen kalten Heizkörper nicht vorschnell mit höherer Pumpenleistung oder einer steileren Heizkurve behandeln. Zuerst muss klar sein, warum er unterversorgt ist.
Ein hydraulischer Abgleich bei Einrohrheizung ist deshalb keine Sammlung einzelner Ventilkorrekturen. Er braucht ein Anlagenkonzept, das die vorhandene Bauart berücksichtigt. Die wichtigste Frage lautet zunächst nicht, welche Voreinstellung ein Thermostatventil bekommt, sondern ob der gesamte Ring unter den vorgesehenen Bedingungen ausreichend und kontrolliert versorgt wird.
So funktioniert eine Einrohrheizung wirklich
Bei einer Einrohrheizung fließt Heizwasser durch einen gemeinsamen Ring. Die Heizkörper sind entlang dieses Rings angeschlossen und erhalten ihre Versorgung nacheinander. Dabei bedeutet „nacheinander“ nicht zwangsläufig, dass das gesamte Wasser durch jeden Heizkörper strömt.
Ein Teil des Ringwassers wird durch den jeweiligen Heizkörper geführt, der andere passiert ihn über einen Bypass. Diese Aufteilung ist entscheidend: Schließt das Thermostatventil, muss die Versorgung des nachgeschalteten Rings weiterhin möglich bleiben. Der Bypass ist deshalb kein nebensächliches Verbindungsstück, sondern Teil der hydraulischen Auslegung.

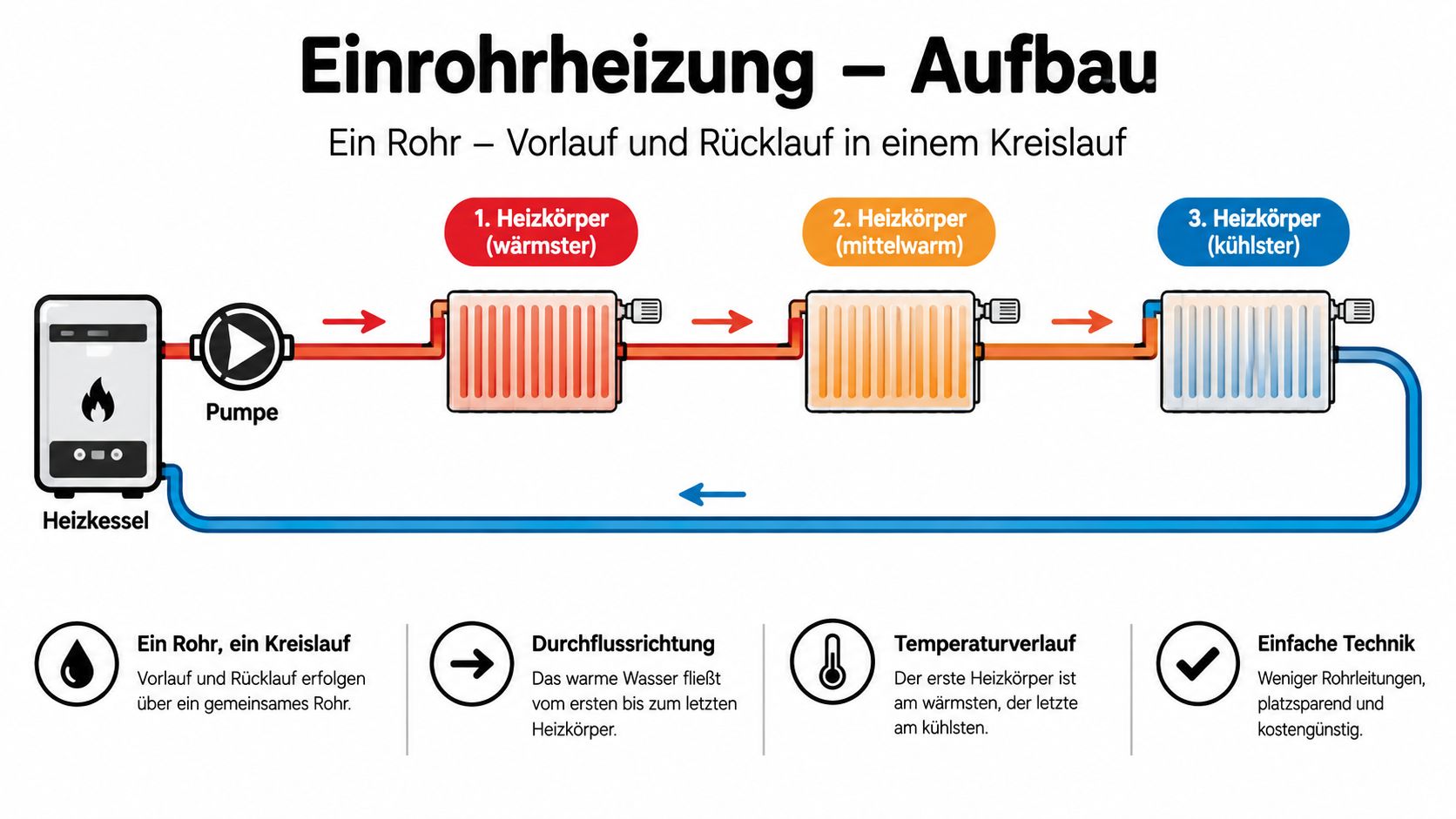

Das Schema verdeutlicht den grundlegenden Strömungsweg.
Warum der letzte Heizkörper anders ausgelegt werden muss
Der vordere Heizkörper erhält das wärmere Wasser. Nach dessen Wärmeabgabe mischen sich Heizkörperrücklauf und Bypasswasser, sodass der nächste Anschluss unter anderen Temperaturbedingungen arbeitet. Die nachgeschalteten Heizflächen müssen mit diesem veränderten Wärmeangebot auskommen.
Ein später im Ring angeordneter Heizkörper ist deshalb nicht automatisch mangelhaft, nur weil er sich weniger heiß anfühlt. Entscheidend ist, ob seine Leistung bei den dort verfügbaren Temperaturen zur Raumheizlast passt. Die Temperatur der Heizkörperoberfläche allein eignet sich nicht als Abnahmekriterium.
Einrohrabgleich bedeutet, den Ring beherrschbar zu machen. Er bedeutet nicht, alle Heizkörper hydraulisch voneinander unabhängig zu machen.
Die VdZ-Fachinformation zum hydraulischen Abgleich von Heizungsanlagen beschreibt die Einregulierung bestehender Einrohrkreise über Strangregulierventile. Daraus folgt die ehrliche Antwort auf die häufige Grundsatzfrage: Ja, eine Einrohrheizung lässt sich hydraulisch optimieren. Nein, nicht einfach nach dem Muster einer Zweirohranlage.
Die Grenze liegt in den gegenseitigen Abhängigkeiten innerhalb des Rings. Raumthermostate können weiterhin Einfluss nehmen, aber ein besser abgeglichener Ring wird dadurch nicht automatisch zu einer vollständig unabhängigen Einzelraumversorgung.
Verfahren A oder Verfahren B, was passt zum eigenen Haus
Verfahren A arbeitet mit vereinfachten Annahmen und dient als Näherungsverfahren. Verfahren B bildet die Anlage durch eine detaillierte Rohrnetzberechnung umfassender ab. Diese Zuordnung beschreibt die VdZ-Fachregel zum hydraulischen Abgleich, die für Einrohrsysteme auch die Heizlast je Kreis beziehungsweise Strang und den erforderlichen Ringmassenstrom berücksichtigt.
Die Wahl ist damit nicht bloß eine Frage des Formulars. Sie entscheidet darüber, wie viel der Betrieb aufnehmen, berechnen und nachvollziehbar dokumentieren muss. Bei einer unübersichtlichen Bestandsanlage können vereinfachte Annahmen genau die Zusammenhänge verdecken, die später Probleme verursachen.

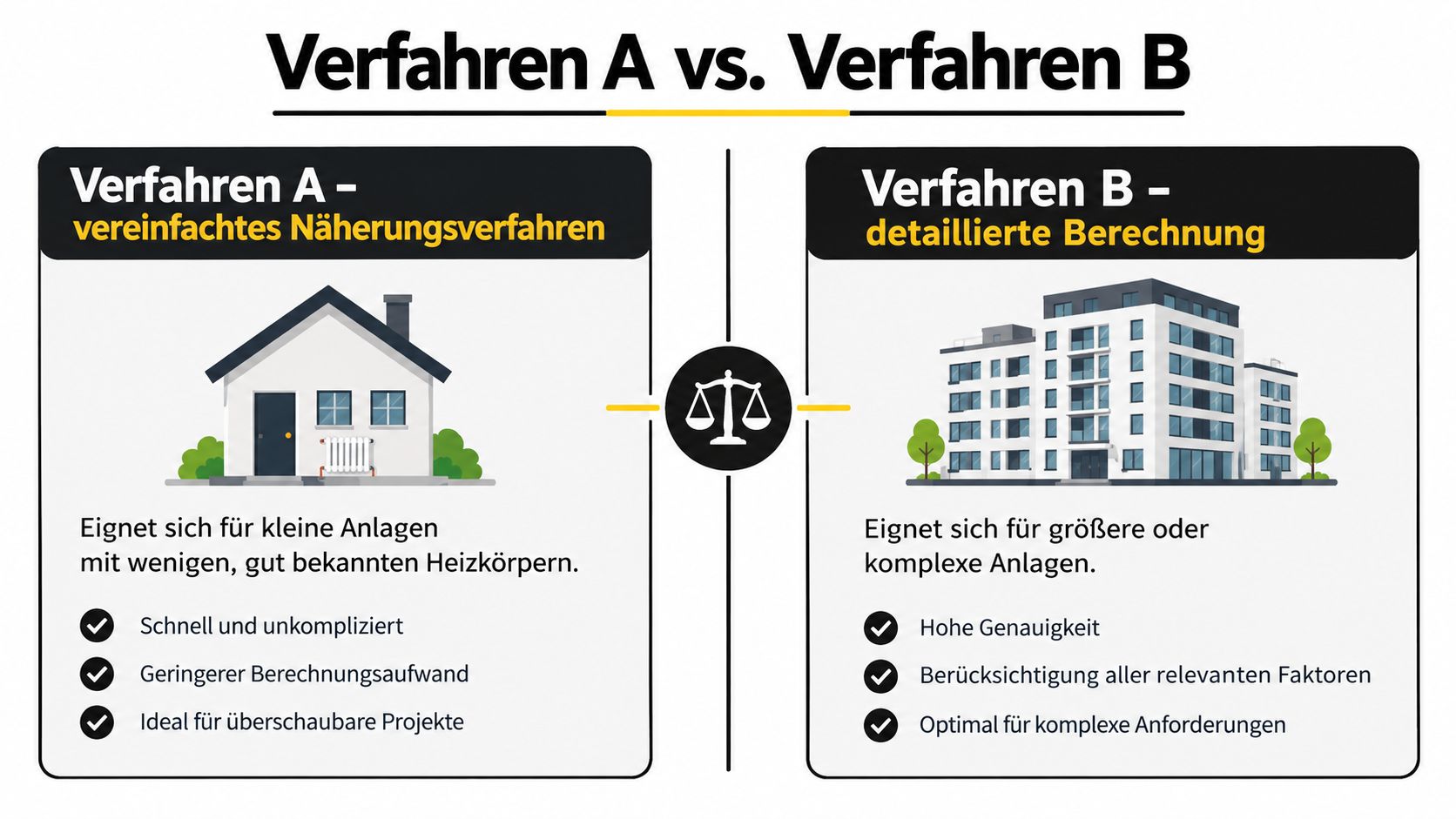

Die Gegenüberstellung zeigt die unterschiedliche Berechnungstiefe.
Überschaubarer Bestand oder unklare Ringhydraulik
Als Entscheidungssituation lässt sich ein kleines Haus mit nachvollziehbarer Rohrführung, bekannten Armaturen und brauchbaren Unterlagen betrachten. Hier kann der Betrieb prüfen, ob ein vereinfachtes Vorgehen technisch ausreicht. Eine geringe Gebäudegröße allein ist allerdings noch keine Freigabe für Verfahren A.
Anders liegt der Fall bei einem Mehrfamilienhaus, in dem Heizkörper ersetzt und Armaturen verändert wurden, ohne die Unterlagen nachzuführen. Unterschiedliche Heizflächen und unbekannte Bypass-Einstellungen erhöhen den Klärungsbedarf. Für einen solchen Bestand ist Verfahren B die belastbarere Grundlage.
| Entscheidungspunkt | Was der Betrieb klären sollte |
|---|---|
| Rohrnetz bekannt | Stimmen Unterlagen und sichtbarer Bestand überein? |
| Armaturen geeignet | Lassen sich Ringdurchfluss und Heizkörperanteile sinnvoll einstellen? |
| Modernisierung geplant | Welche Auslegung wird für die künftigen Systemtemperaturen gebraucht? |
| Aufwand vertretbar | Welche zusätzlichen Daten ändern die technische Entscheidung tatsächlich? |
Ein seriöses Angebot entsteht deshalb häufig erst nach einer Besichtigung. Der Betrieb muss unterscheiden, welche Unsicherheiten er durch Messung beseitigen kann und wo zusätzliche Erfassung nötig wird. Günstiger rechnen heißt nicht automatisch wirtschaftlicher arbeiten, wenn anschließend ungeeignete Ventile eingestellt oder wesentliche Ringabschnitte übersehen werden.
Bestandsaufnahme und Messungen als Vorbereitung
Die Vorbereitung beginnt mit einer Zuordnung der Räume, Heizkörper und Ringe. Alte Baupläne sind dabei eine Arbeitshilfe, kein Ersatz für den Abgleich mit dem vorhandenen Zustand. Für die Berechnung muss nachvollziehbar sein, welche Heizfläche tatsächlich eingebaut ist und welche Armatur sie versorgt.
Zur Heizkörperaufnahme gehören Bauart und Abmessungen, nicht nur ein Foto des Thermostatkopfs. Das Bild zeigt eine typische Erfassung vor Ort.
Aus dem Bestand einen belastbaren Datensatz machen
Die Aufnahme sollte mindestens folgende Ergebnisse liefern:
- Heizflächen und Räume: Heizkörperleistung, Abmessungen und die zugehörige Raumheizlast müssen zusammenpassen.
- Ventile und Bypass: Bauart, Einstellmöglichkeiten und vorhandene Einstellungen werden festgehalten.
- Ring und Rohrdämmung: Die Zuordnung der Leitungen und ihr zugänglicher Zustand werden dokumentiert.
- Pumpe und Regelung: Pumpenmodell, Betriebsart, Heizkurve sowie Vorlauf- und Rücklauftemperatur gehören in die Anlagenaufnahme.
Aus der Heizlast des Kreises und einer festgelegten Temperaturspreizung wird der erforderliche Ringmassenstrom berechnet. Die Spreizung beschreibt den Unterschied zwischen Vorlauf- und Rücklauftemperatur. Sie darf nicht einfach aus einer zufälligen Momentaufnahme übernommen werden, wenn die Anlage gerade aufheizt oder viele Thermostate geschlossen sind.
Zur ergänzenden Anschauung eignet sich das folgende Video.
Differenzdruck nur im Zusammenhang beurteilen
Für eine Differenzdruckmessung braucht der Fachbetrieb geeignete Messanschlüsse und ein zur Armatur passendes Messverfahren. Bei vorhandenen Messmöglichkeiten lässt sich der Druckunterschied über der betreffenden Armatur mit einem Differenzdruckmessgerät erfassen. Fehlen geeignete Anschlüsse, ist eine belastbare Messung nicht durch bloßes Anlegen eines Geräts an den Heizkörper möglich.
Einen universellen Sollwert für jeden Einrohrheizkörper gibt's nicht. Plausibel ist ein Messwert, wenn er zur eingesetzten Armatur, zum berechneten Durchfluss und zum dokumentierten Betriebszustand passt. Genau hier zeigt sich, ob vorhandene Technik weiterverwendet werden kann oder ein Umbau nötig ist.
Einstellung von Ventilen, Pumpe und Heizkurve
Die Einstellarbeit beginnt am Ring beziehungsweise Strang, nicht mit einer pauschalen Drosselung sämtlicher Heizkörper. Der Betrieb setzt die berechneten Durchflüsse an geeigneten Strangregulierventilen um und prüft, ob die vorhandene Armaturentechnik dazu passt. Ungeeignete Bypassventile lassen sich nicht durch geschicktes Drehen am Thermostat ersetzen.
Danach werden die Heizkörperanschlüsse innerhalb dieses Konzepts eingestellt. Wo die Bauart es zulässt, richtet sich die Voreinstellung nach Heizlast, verfügbarer Temperatur und vorgesehener Wasseraufteilung. Eine Einstellzahl ohne Bezug zur konkreten Einrohrarmatur ist dabei wenig wert.

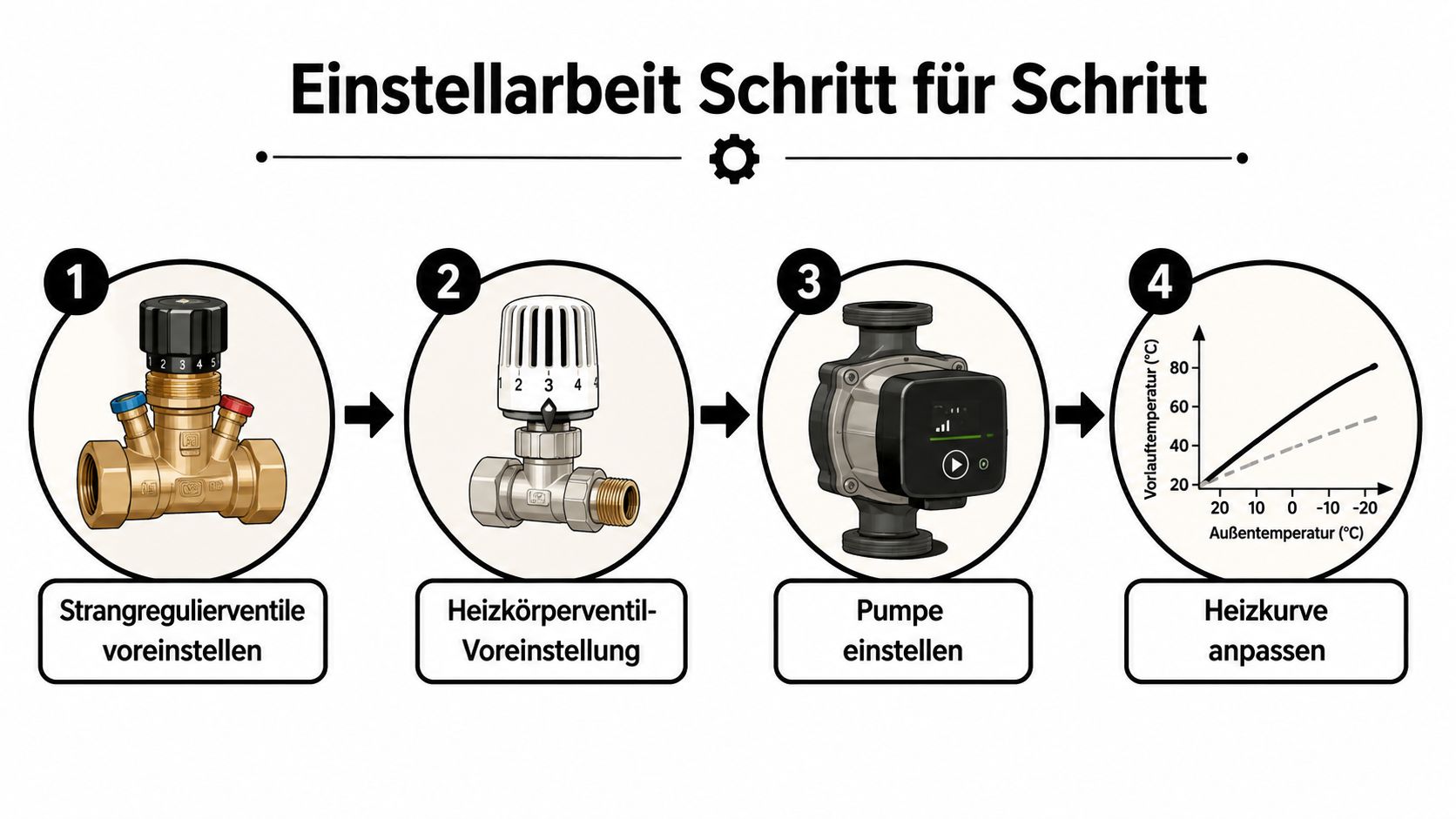

Die Grafik zeigt die Reihenfolge. In der Praxis gehören Rückkontrollen zwischen den Arbeitsschritten dazu.
Pumpendruck und Heizkurve gemeinsam begrenzen
Die differenzdruckgeregelte Pumpe wird auf den tatsächlichen Anlagenbedarf abgestimmt. Eine niedrige Einstellung ist nur dann sinnvoll, wenn der erforderliche Ringdurchfluss erhalten bleibt. Anschließend lässt sich die Heizkurve vorsichtig anpassen, ohne die Versorgung kritischer Räume aus dem Blick zu verlieren.
Für die Abnahme: Nicht der angenehm warme Heizkörper neben dem Technikraum entscheidet. Maßgeblich ist, ob auch ungünstig versorgte Räume unter passenden Betriebsbedingungen ausreichend warm werden.
Besonders problematisch sind diese Vorgehensweisen:
- Raumweise drosseln ohne Ringprüfung: Wer nur einzelne Heizkörperströme betrachtet, kann den notwendigen Mindestvolumenstrom des Einrohrkreises vernachlässigen.
- Die Pumpe unverändert lassen: Neue Ventile allein ergeben noch keine abgestimmte Anlagenhydraulik.
- Nur einen Betriebspunkt prüfen: Ein kurzer Test beim Aufheizen sagt wenig über das Verhalten bei geringer Wärmeanforderung aus.
Der Abschluss braucht mehrere Betriebszustände
Für die Verifikation sollten Volllast, Teillast, eine abgesenkte Heizkurve und die Übergangszeit berücksichtigt werden. Raumtemperaturen, Spreizung, Pumpendruck und Geräuschverhalten müssen dabei zusammen beurteilt werden. Lässt die Witterung einen Zustand beim Einstelltermin nicht zu, sollte eine spätere Kontrolle vereinbart werden.
Eine kühle Wohnung nach dem Absenken der Heizkurve ist kein Anlass, sofort alles zurückzustellen. Zuerst muss geklärt werden, ob die Heizfläche, die Ringversorgung oder die gewählte Regelungseinstellung begrenzt. Für Eigentümer liegt hier die Grenze sinnvoller Selbstanwendung: Beobachtungen helfen, hydraulische Eingriffe ohne Berechnungsgrundlage dagegen nicht.
Kosten, Förderung und wann der Fachbetrieb rechnet
Die Verbraucherzentrale nennt rund 5 % mögliche jährliche Heizkosteneinsparung durch die Optimierung der Wassermengen als Orientierungswert in ihrem Ratgeber zur Heizungsoptimierung. Für den hydraulischen Abgleich insgesamt nennt sie bis zu 15 %; bei 15.000 kWh Gasverbrauch jährlich und 12 ct/kWh entspricht das rund 270 Euro pro Jahr, wie ihre Beispielrechnung zum hydraulischen Abgleich zeigt.
Das sind unterschiedliche wirtschaftliche Orientierungen, keine zugesicherte Einsparung für Ihre Einrohranlage. Heizkosten, Primärenergie und Pumpenstrom sind außerdem verschiedene Größen und dürfen nicht miteinander gleichgesetzt werden. Für die Investitionsentscheidung zählt, welche unnötigen Verbräuche und Komfortprobleme im konkreten Bestand tatsächlich behoben werden können.
Angebote nach Leistung vergleichen
Eine belastbare Kostenspanne lässt sich ohne Anlagenaufnahme nicht nennen. Entscheidend ist, ob nur eingestellt werden kann oder ob Ventile, Regelarmaturen und Pumpe verändert werden müssen. Auch die Zugänglichkeit der Wohnungen beeinflusst den praktischen Aufwand.
| Vorgehen | Sinnvoller Beitrag | Grenze |
|---|---|---|
| Eigene Dokumentation | Unterlagen sammeln, Beschwerden zuordnen, Fotos vorbereiten | Ersetzt keine fachliche Berechnung und Einstellung |
| Externe Energieberatung | Modernisierungsziel und Förderweg einordnen | Praktische Arbeiten müssen klar zugeordnet werden |
| SHK-Meisterbetrieb | Bestand prüfen, Maßnahmen kalkulieren und technisch umsetzen | Leistungsumfang und Dokumentation müssen im Angebot stehen |
Diese Leistungen können sich ergänzen. Eine gute Vorbereitung durch den Eigentümer spart unnötige Rückfragen, während eine Energieberatung bei einer umfassenderen Sanierung die übergeordnete Planung unterstützen kann.
Förderung vor der Beauftragung klären
Fragen Sie bei einer geplanten BAFA- oder KfW-geförderten Sanierung ausdrücklich nach den aktuellen Bedingungen, dem passenden Verfahren und den geforderten Nachweisen. Eine Förderzusage lässt sich aus der Bezeichnung „hydraulischer Abgleich“ allein nicht ableiten. Auch sollte geklärt werden, wer die Unterlagen erstellt und die Fördermittelbegleitung übernimmt.
Wirtschaftlich sinnvoll wird der Fachbetrieb besonders dann, wenn Eigenversuche nur Pumpenleistung und Vorlauftemperatur erhöhen, ohne die Ursache zu beheben. Verlangen Sie ein Angebot mit getrennten Positionen für Aufnahme, Berechnung, Armaturen, Pumpenanpassung, Regelung und Abschlussprüfung. So vergleichen Sie tatsächlich Leistungen statt bloß Endbeträge.
Was nach dem Abgleich wirklich zählt und wann der Fachbetrieb hilft
Nach einem gelungenen Einrohrabgleich sollten die zuvor auffälligen Räume unter vergleichbaren Bedingungen besser versorgt sein. Der Erfolg zeigt sich nicht daran, dass sämtliche Heizkörper gleich heiß werden. Er zeigt sich daran, dass die berechnete Versorgung im Alltag funktioniert und die Bewohner nicht ständig zwischen Überheizung und Unterversorgung ausgleichen müssen.
Eine nachvollziehbare Einstellung kann außerdem die Grundlage für eine spätere Heizungsmodernisierung verbessern. Vor einer Brennwert- oder Wärmepumpenplanung sollte klar sein, welche Temperaturen und Leistungen die vorhandenen Heizflächen benötigen. Der Abgleich ersetzt dabei weder fehlende Heizfläche noch die Prüfung des gesamten Modernisierungskonzepts.
Diese Unterlagen gehören zur Gebäudeakte
Lassen Sie sich nicht allein eine Rechnung mit dem Stichwort „Abgleich“ geben. Für spätere Wartung, Nachjustierung oder einen Wechsel des Dienstleisters sollten die technischen Ergebnisse nachvollziehbar bleiben.
- Berechnungsgrundlage: Raumheizlasten, Ringzuordnung und maßgebliche Auslegungsannahmen.
- Sollwerte und Einstellungen: Ringdurchflüsse, Ventileinstellungen sowie Pumpen- und Regelungsparameter.
- Geänderte Bauteile: Eindeutige Angaben zu eingebauten Armaturen und ihrer Funktion.
- Prüfergebnisse: Betriebsbedingungen, festgestellte Auffälligkeiten und gegebenenfalls vereinbarte Nachkontrollen.
Die Dokumentation muss auch Grenzen benennen. Wenn ein bestimmter Raum bei abgesenkter Systemtemperatur nicht ausreichend versorgt werden kann, gehört das in die Bewertung. Ein sauberer Befund ist hilfreicher als die pauschale Aussage, nun sei alles optimiert.
Wann ein Vor-Ort-Termin mehr bringt
Ein SHK-Meisterbetrieb ist die passende Anlaufstelle, wenn die Rohrführung unbekannt ist, Bypassarmaturen nicht identifiziert werden können oder eine neue Heizung geplant wird. Gleiches gilt, wenn Änderungen in einzelnen Wohnungen das Verhalten anderer Räume beeinflussen. Dann braucht's nicht noch eine allgemeine Einstellempfehlung, sondern jemanden, der den konkreten Bestand aufnimmt.
Bei der Auswahl zählen nachvollziehbare Leistungen: Besichtigung, dokumentierte Berechnung, abgestimmte Einstellung und Funktionsprüfung. Kundenbewertungen können einen ergänzenden Eindruck vermitteln, belegen aber nicht die Fachkenntnis für Ihre spezielle Einrohranlage. Fragen Sie deshalb direkt, wie der Betrieb Ringmassenstrom, Bypass-Anteile und die späteren Kontrolltermine behandeln will.
Der nächste sinnvolle Schritt ist ein Termin mit Zugang zu den betroffenen Räumen und zum Heizungsraum. Legen Sie vorhandene Pläne, frühere Rechnungen und Ihre Beobachtungen bereit. Damit lässt sich entscheiden, ob eine gezielte Optimierung genügt oder größere Veränderungen technisch und wirtschaftlich geprüft werden sollten.
